HT-MA02 光纤光栅加速度计

HT-MA02 光纤光栅加速度计

型 号:HT-MA02
原产地:国产
用 途:主要用于大桥、大坝、大型结构等低频振动监测。

HT-MA02 光纤光栅加速度计


HT-MA02 系列产品是上海拜安传感技术有限公司研发生产的光纤光栅加速度传感器主要用于大桥、大坝、大型结构等低频振动监测。通过多只光纤光栅加速度计组合使用可实现对二维、三维加速度的测量。具有精度高、灵敏度高、抗干扰、寿命长等优点。具有探头和传输线路不供电、抗电磁干扰、动态范围大、远距离光信号传输等诸多优点。

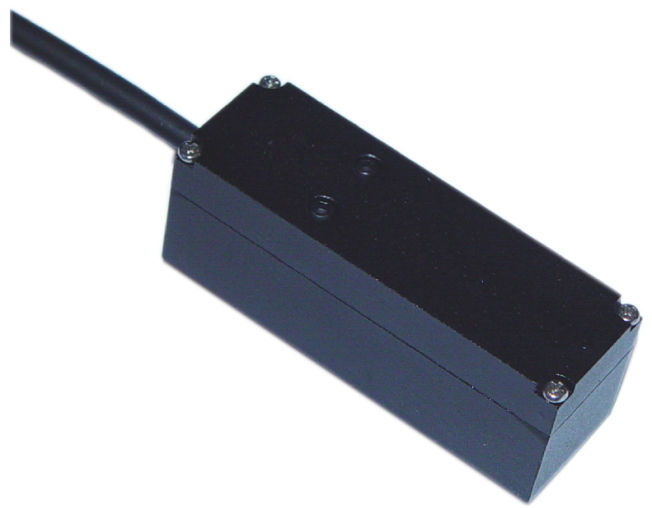

1 光纤光栅加速度传感器实物图

HT-MA02 系列光纤光栅加速度传感器主要由受力传感元——光纤光栅、尾缆、弹性梁、质量块等部件组成。(图 2

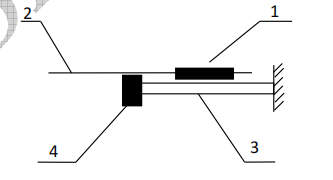

2 光纤光栅加速度传感器原理结构图

1——光纤光栅传感元;2——尾缆;3——弹性梁;4——质量块


产品特点
  • 完全无源:固有特性确保不受电磁干扰(EMIRFI,火花等)、非常适合用于
  • 恶劣环境
  • 体积小、重量轻,全部采用工业器件,性能稳定可靠
  • 抗冲击,抗振动
  • 遥测:长距离光信号传输

产品应用


  • 结构振动测量,故障诊断等
  • 土木建筑、水利大坝、工程机械、航天航空、船舶舰艇、及科研等


参数指标

项目

单位

参数值

量程

g

2

精度

mg

2

分辨率

mg

0.5

波长范围

nm

C 波段(1525 nm ~1565nm)

响应频率

Hz

0.5 ~ 30

尾纤方式

mm

Φ3、Φ8 铠缆

安装方式



螺孔安装

外形尺寸

mm

110×35×25

重量

g

100

工作温度

-40~70

外壳防护等级

-

IP68

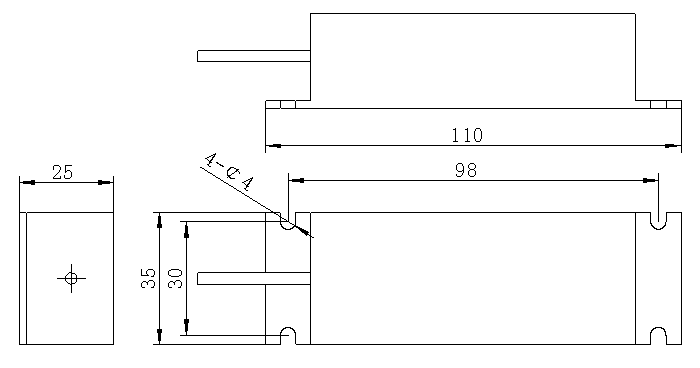

外形结构图





安装使用说明


    传感器的安装表面应该垂直向下且规则平整,在指点位置布置安装;

    安装加速度传感器:刚性连接安装,保证测试精准度,可选择安装方式
1、采用螺栓固定安装,采用 M3 螺栓即可;

2、可在底面采用胶水粘结安装,适用于短时测试。


参数设置


安装传感器接光纤传感器分析仪析仪使用说明进行波长解调
然后对传感器通道参数进行设置。
第一步打开软面,进行波长解调,波长解调出之后进行一步骤

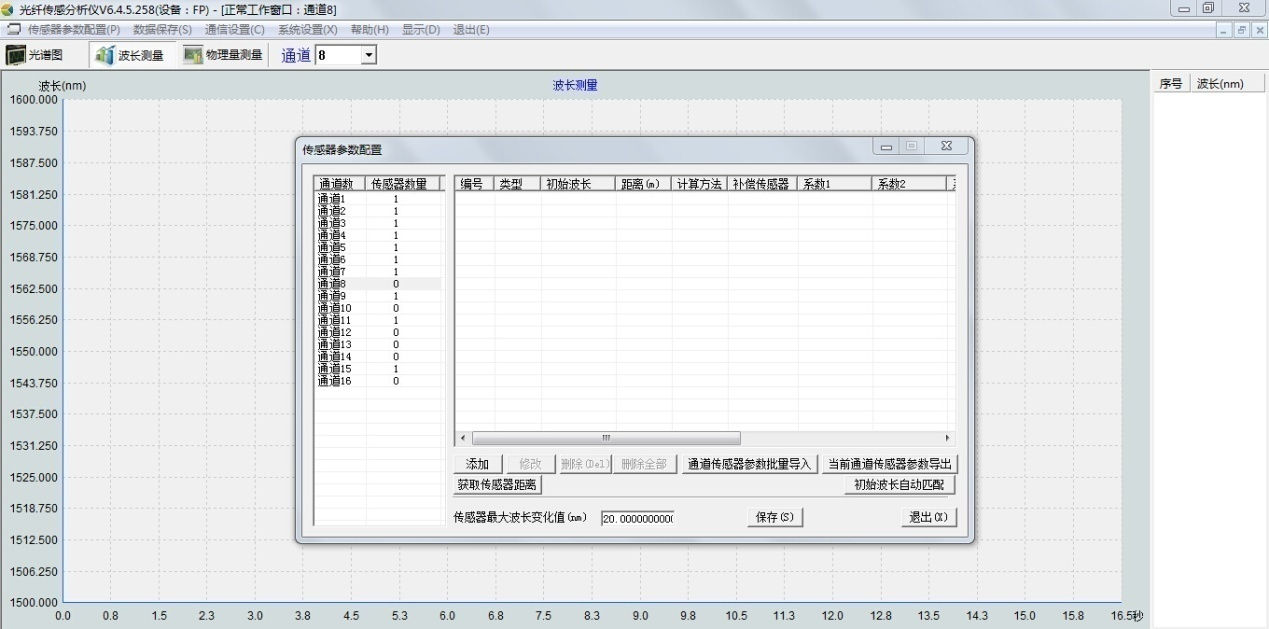

:选择传感器参数配置,点击

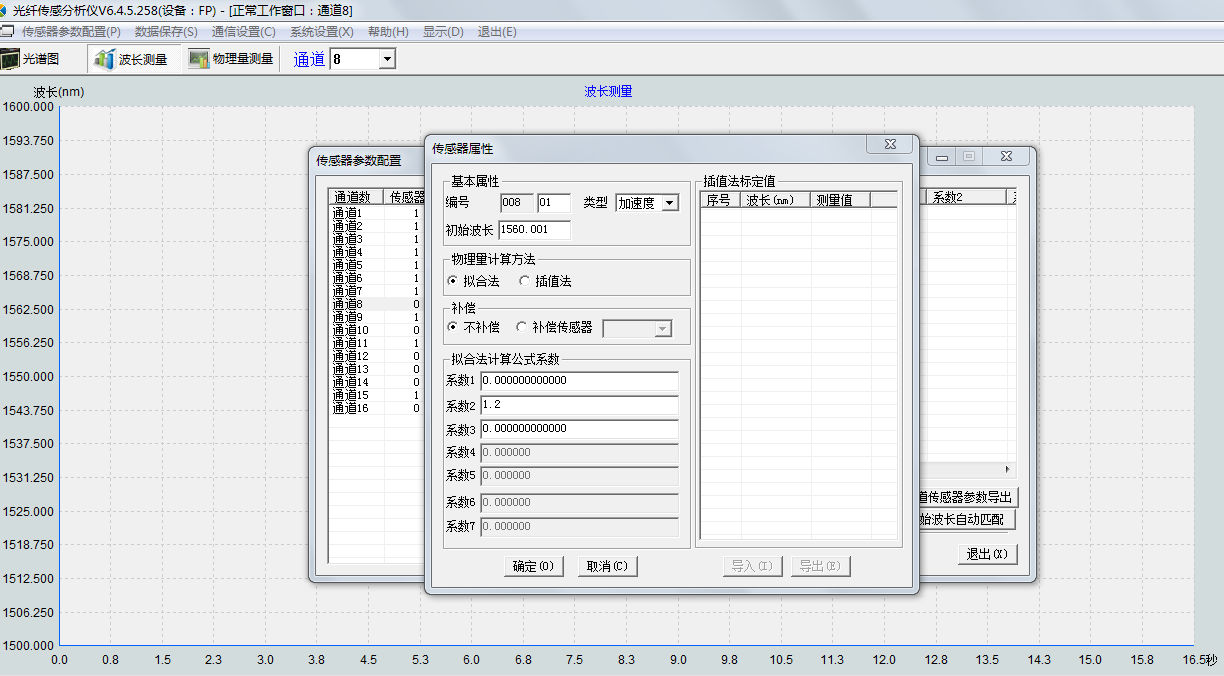

:选择物理量型,键入初始化波长,同时设根据传感器参数说明,在

合系2,输传感器的灵敏度参数

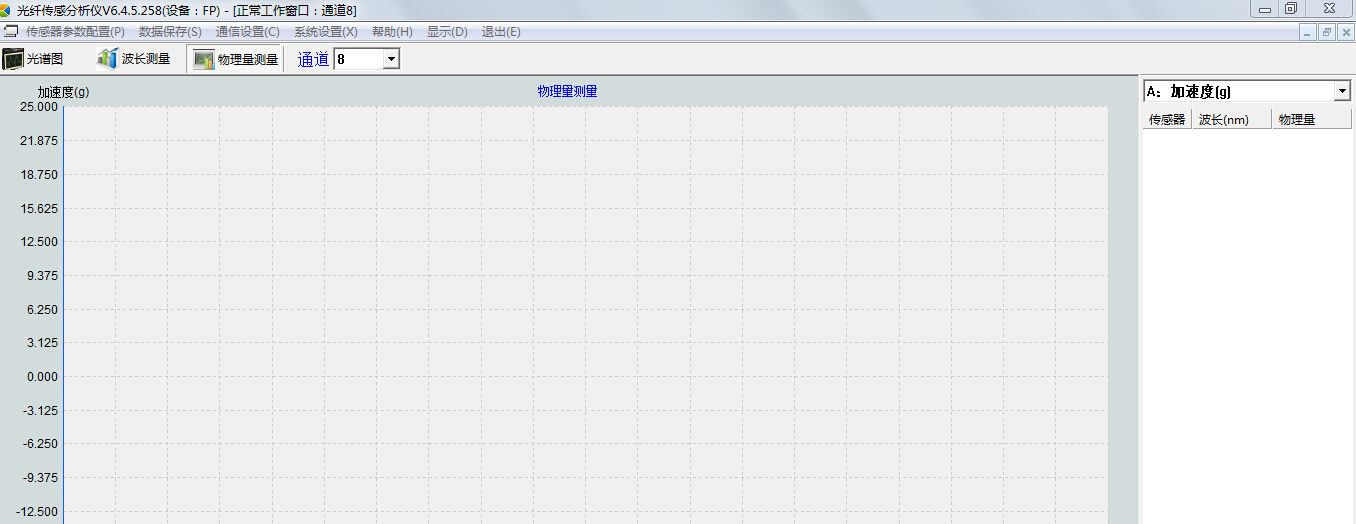

第四步:直接显示物理量



注意事项


1避免猛烈冲击,导致传感器过量程,易损
2、 安装注意安装基本面的平整度和安装方向,保证初始化零度点。
3、 使用,光缆弯曲半径不能小于 3cm避免锋利外物压折猛烈拉扯
4、 安装过程注意尾缆的保护。
5、 传感器应由专人维护使用,初次使用应完整阅读使用说明书
