Geonor 薄壁, 固定活塞取样器
型 号：K-100、K-200
原产地：
用 途：适用于地下水位以上和以下0至30m深度的取样
Geonor 薄壁, 固定活塞取样器
( 54, 75 和 100 mm)
型号K-100 和 K-200
特征
• 适合采集极软至硬粘土中的原装样
• 固定活塞，避免在过压或极软或松散土壤中受到干扰
• 适用于地下水位以上和以下0至30m深度的取样
• 组合用途：Geonor十字板剪切仪H-10的延长杆和延长管
• 可与大多数推进器、贯入仪一起使用
• 由挪威岩土工程研究所（NGI）设计

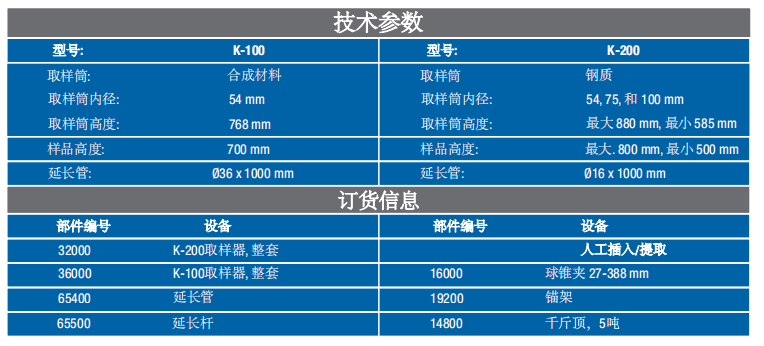

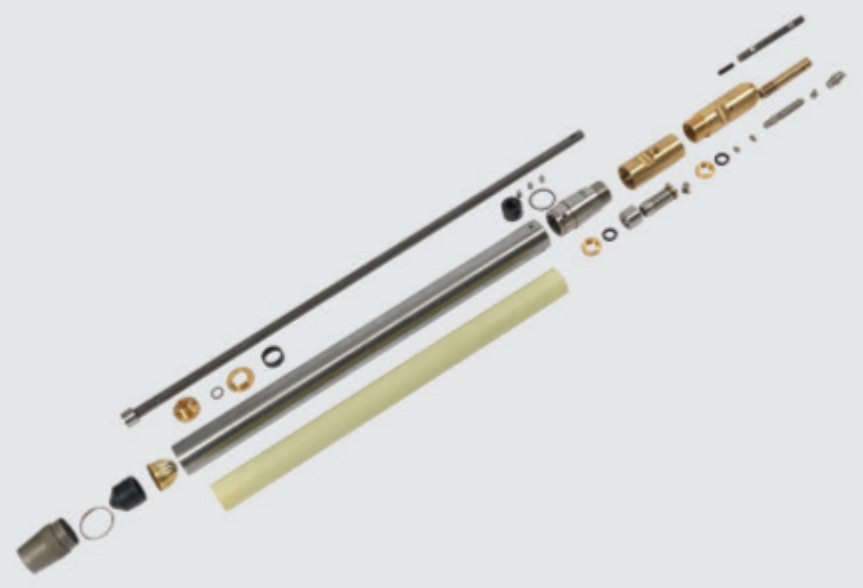

设计
薄壁固定活塞取样器设计用于在极软至硬粘土中采集未扰动芯样。如果钻孔充满钻井泥浆，则在松散至中密砂中也可获得优质原状样品。对于钢制取样筒（K-200型），可提供各种直径的样品：54、75和100mm。长度在500到800mm之间。采用复合取样筒，由钢瓶（K-100型）保护，样品直径为54mm，长度为700 mm。取样时使用固定活塞，消除了非固定活塞头干扰样品的风险，特别是在超压或极软土壤中。取样器适用于使用钻井塔时的快速操作。
钻孔法
对于薄壁、固定活塞式取样器，取芯通常作为置换钻孔（或连续取样推进）进行。取样器被延长管和延长杆压至取样深度，仅使用钻井泥浆进行砂土取样。在要取样的土壤顶部，活塞从取样筒解锁。因此，活塞、活塞头和延长杆保持固定，同时取样筒被延长管压下。当取样筒装满土样时时，取样筒和活塞都被拉起。活塞头处的真空由橡胶填料提供，也可防止样品污染。取芯样品在实验室取出。
为避免扰动，取样筒壁较薄，且粘土的切割边缘非常锋利。活塞取样器K-100可以通过使用挡砂环和更硬的切割刃，在砂中取芯（扰动）54 mm样品。
取样器可使用带有锚定框架的手动操作的5吨齿条千斤顶推进，也可与各种推进器或CPT贯入仪一起使用。延长杆和延长管也可与Geonor现场十字板剪切仪H-10一起使用，见单独的宣传单。
样品质量
大量样品的经验表明，对于正常固结粘土，采样器采集的样品的无侧限抗压试验给出的强度值平均比十字板剪切试验得出的不排水抗剪强度高8%。对于粘土，相应数字为15%。在具有广泛塑性范围的粘土中获得了原状样品和不排水抗剪强度的可靠值。R.C.Vold在NGI第17号出版物中对使用取样器获得的结果进行了更详细的描述。
