正 & 倒垂仪

正 & 倒垂仪

型 号:正 & 倒垂仪
原产地:加拿大Roctest
用 途:垂线仪被设计为精确地测量沿真实垂直线的点的相对内部水平位移

& 倒垂仪


垂线仪被设计为精确地测量沿真实垂直线的点的相对内部水平位移


  • 概述

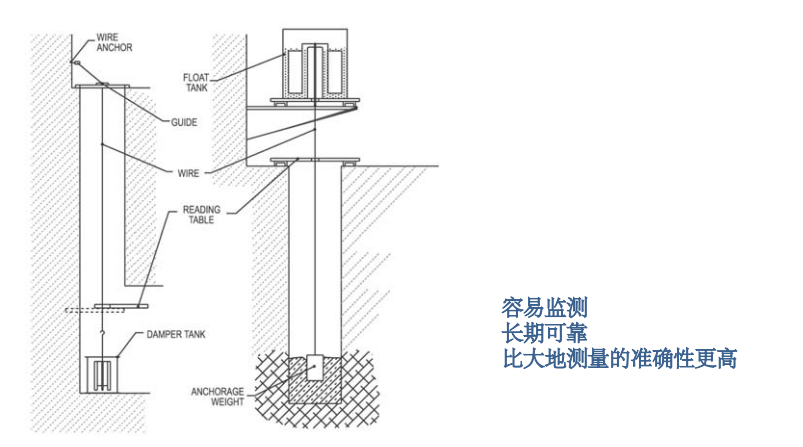

正垂

正垂是由一根悬挂在较高位置的导线和一个固定在较低位置的结构的读取站组成的。 钢丝被浸没在阻尼箱中的重物拉紧。

倒垂

倒垂的固定端在系统的下部灌浆。浮子会垂直拉紧导线。当锚定到基础中的固定点时,它将测量沿导线的绝对位移。

可以通过远程读取单元手动和/或通过电子方式对正垂和倒垂的导线位置进行监测(参考:RxTx Telependulum参见单独的手册)。读取方法取决于监测的概念,预期的运动值以及所需的精度。

  • 主要特征

高精度和高分辨率

长期可靠性

精度比大地测量更高

定期监控,无需频繁进行昂贵的调查

用于远程读数和自动数据采集的Telependulum

  • 应用

监测大坝,大坝基础,核电站,高架桥和桥墩内的运动

监测建筑物的结构和地基运动

测量监视方法参考

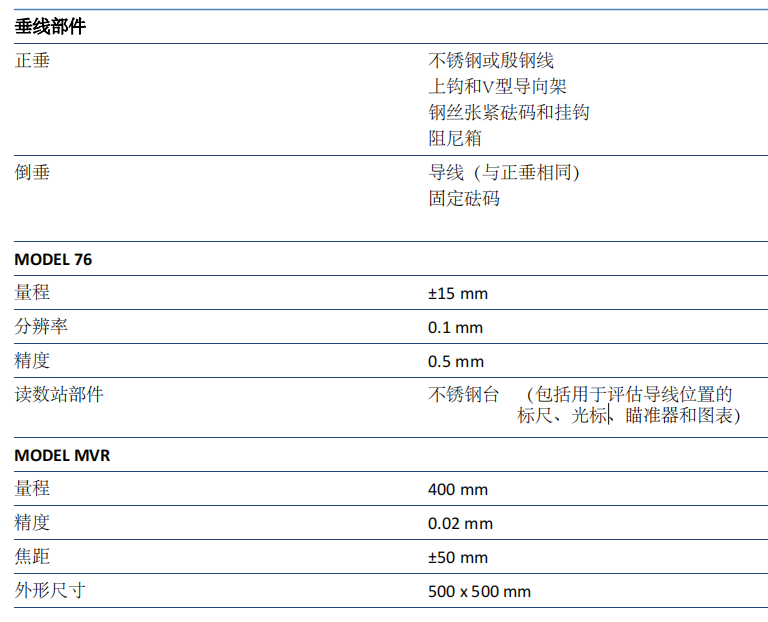

  • 技术参数

  • 手动读数选项和解释

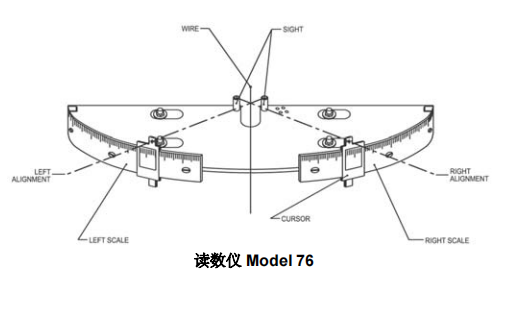

A) 瞄准镜读数仪Model 76

为了获取读数,操作员将光标与各自的瞄准具和垂线对齐。 光标的位置直接从刻度尺和游标光标上读取。 使用每个读取站随附的图表将读数转换为导线位移值。

B) 光学读数仪Model MVR

该设置包括一个永久安装在读取点的参考基座。 然后将坐标镜安装在其参考部分的基础框架的XY轴上。 通过将透镜聚焦或对准垂线并读取游标板上的当前横向位移来进行测量。


  • 订购信息

请指定:
垂线类型
导线长度
手动或遥测读数仪

  • 可选附件

固定支架
蠕变测试套件,可在恒压下进行长期测试
