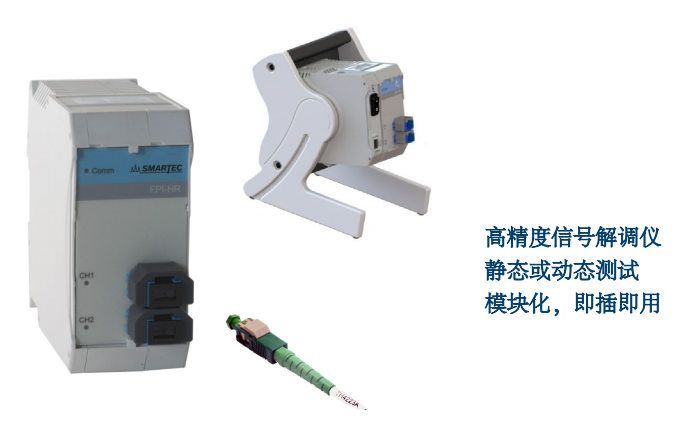

EVO - Evolution 模块
型 号：Fabry-Perot
原产地：加拿大Roctest
用 途：可靠、高性能的Fabry-Perot光纤采集模块，适用于实验室、土木工程和工业应用。
EVO - Evolution 模块
可靠、高性能的Fabry-Perot光纤采集模块，适用于实验室、土木工程和工业应用。
- 概述
SMARTEC Fabry-Perot光纤测量仪是围绕Fabry-Perot干涉仪（FPI）设计的。FPI由彼此面对的两个反射镜组成，将反射镜隔开的空间称为腔体长度。FPI中反射的光按照腔长度精确地进行波长调制。FPI传感器将应变，温度，压力和位移转换为腔体长度变化。
FISO获得专利的白光互相关器提供了一种独特而强大的方法，以惊人的准确性和线性度进行了绝对Fabry-Perot腔体长度的测量，一次又一次地保持了一致性。
Evolution机箱的占地面积，通信功能和速度使其成为实验室和现场测试环境的理想工具。Evolution机箱可以容纳具有不同通道功能的不同模块类型，以组合来自单个采集源的结果。每种型号的模块容量，通信端口和整体宽度规格均不同。
USB通信接口在所有机箱上均可用。 Evolution软件可实现手动配置和高达每秒5 k个样本的数据采集。
需要更高的采集速率> 5k样本/秒（通过模拟输出连接器获得全带宽）的外部数据采集系统。 演化模块与SCAI智能连接器兼容； 这些接头包含一个带有传感器校准参数的EEPROM，用于自动配置。
Evolution平台是模块化概念（DIN导轨），可升级和扩展
- 主要特征
高达15 kHz的静态或动态测量
应变、温度、压力、位移
有SCAI接头的即插即用技术
多项式传感器因子
用于配置和数据采集的Evolution软件，最高可达5 k个样本/秒。
模拟输出0-5V / 16位分辨率
TS35 DIN RAIL卡扣式
- 应用
实验室
研发
岩土工程
水坝、堤防和水库
土木工程
铁路
航空航天
低温
工业过程控制

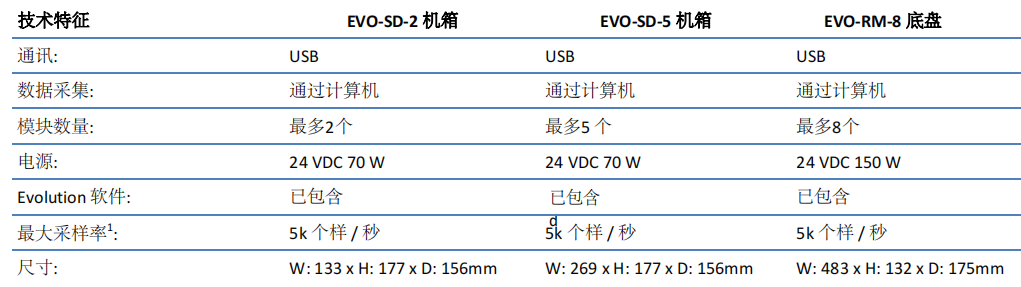

- EVOLUTION 模块和机箱
多功能：FPI-HR和FPI-HS模块在同一机箱上兼容

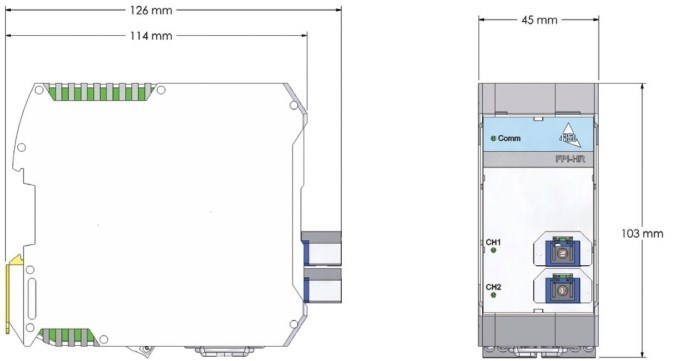

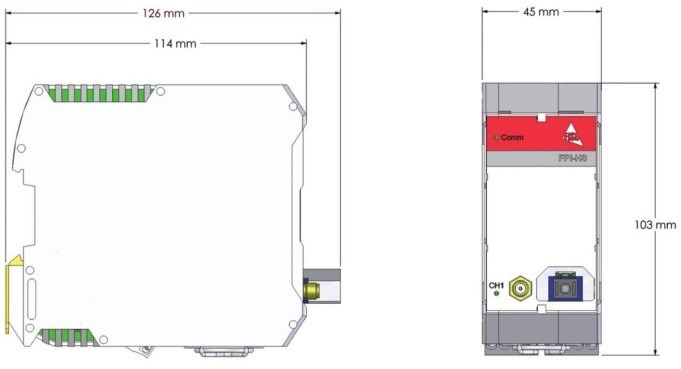

- 尺寸 : FPI-HS 模块
- 底盘和机架安装
- 底盘和机架安装
除以机箱上连接的FPI模块的数量。 模拟输出可直接在读取模块上使用，提供完整的采集速率； 例如，插入模拟设备的FPI-HS速度为15k样本/秒。

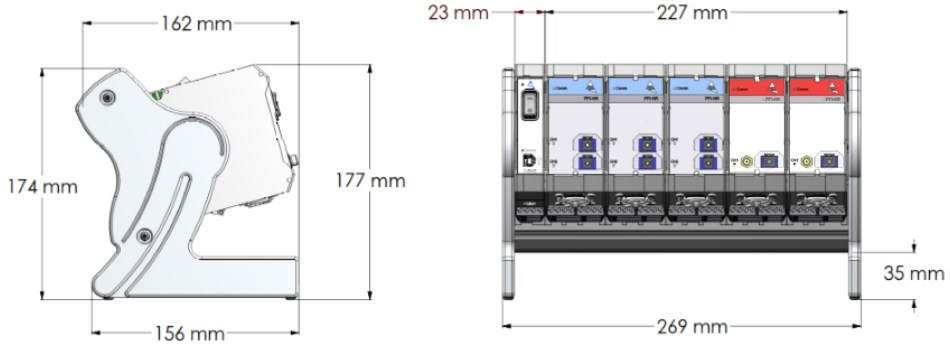

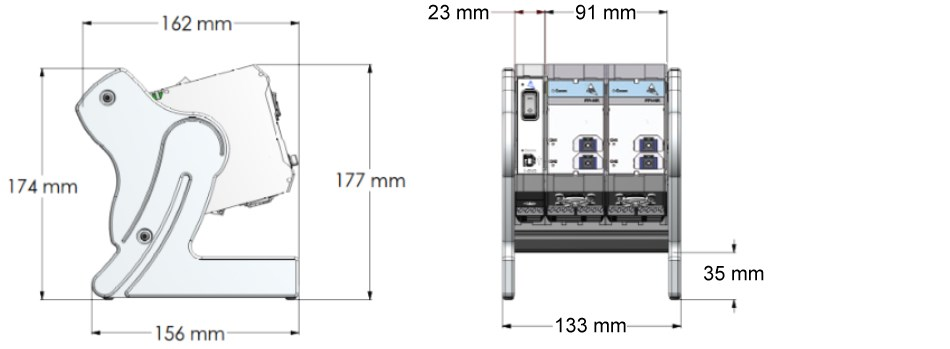

- 尺寸 : EVO SD-2 机箱
- 尺寸: EVO SD-5 机箱

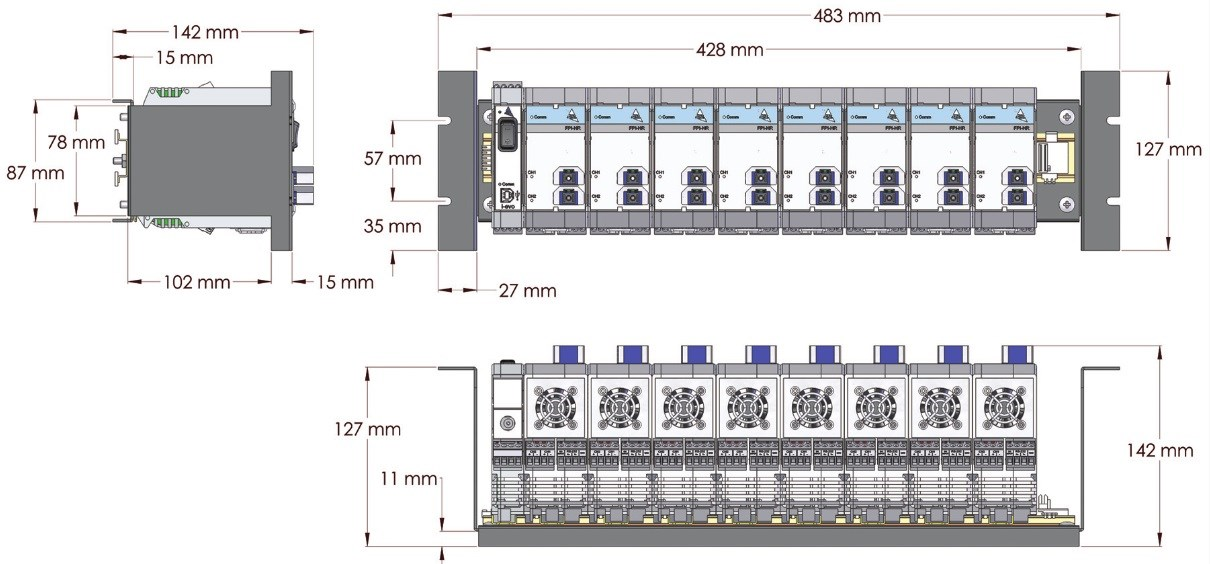

- 尺寸 : EVO RM 底盘固定机箱

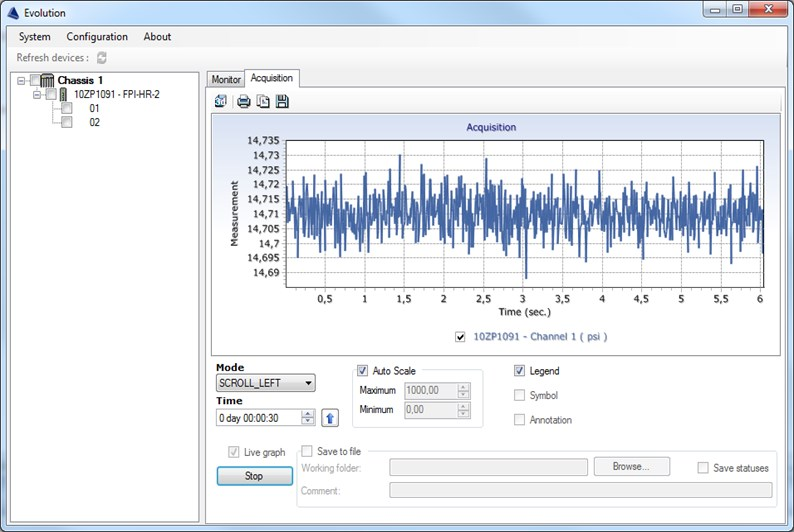

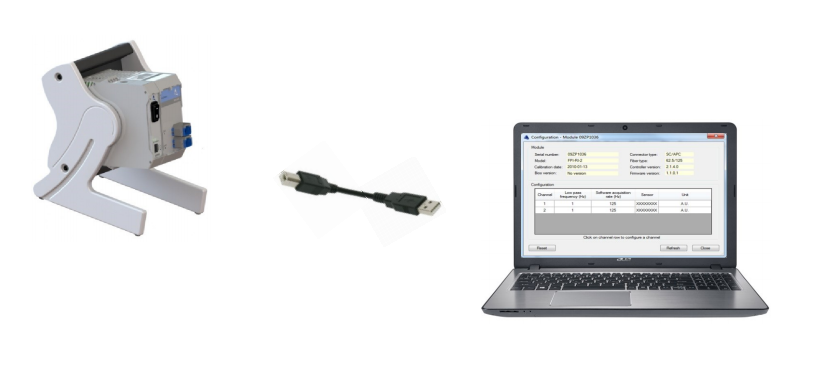

- EVOLUTION 软件 (与机箱一起提供)
简单的监测和实时绘图
用户可以选择读取实际测量值，也可以使用用户指定的屏幕刷新率实时绘图。
配置和控制读数仪
最常见的设置用户将0-5V模拟输出电平配置为感兴趣的测量，但最终用户还将享受视觉确认传感器与仪器之间正确通信的乐趣。
输出数据
尽管用户通常可能更喜欢在FPI-HR上使用250Hz / 125Hz模拟输出，但数据也可能以多种文件格式记录和保存。

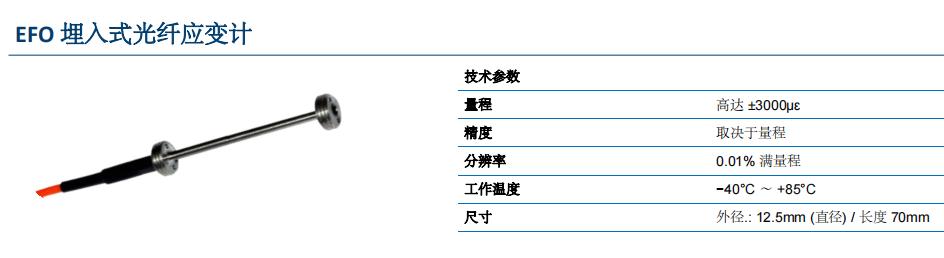

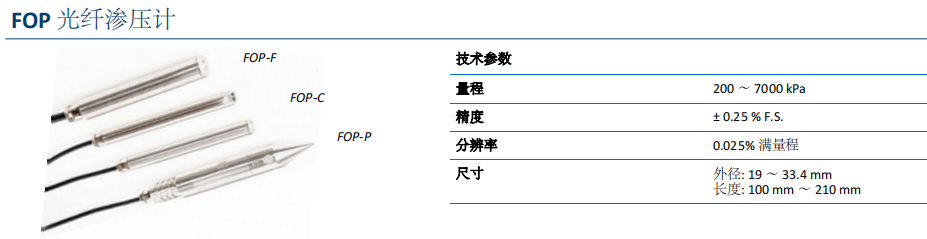

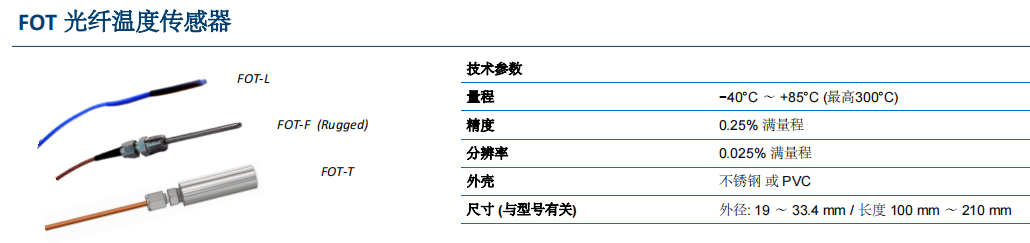

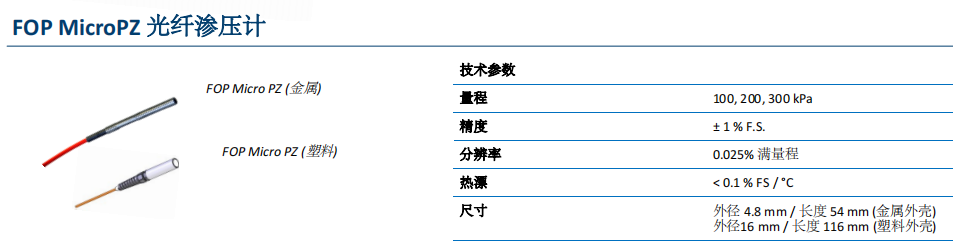

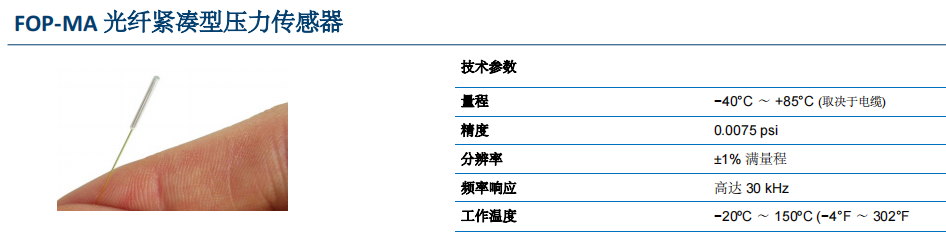

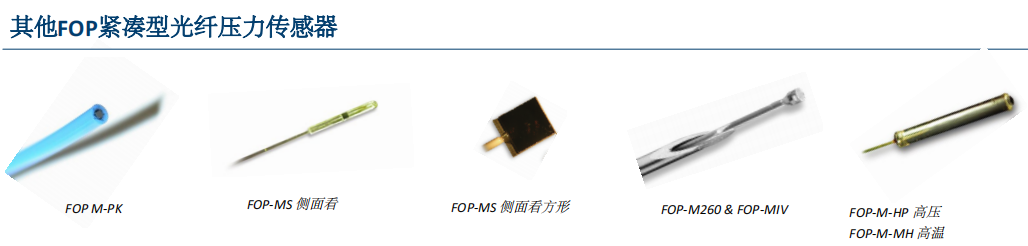

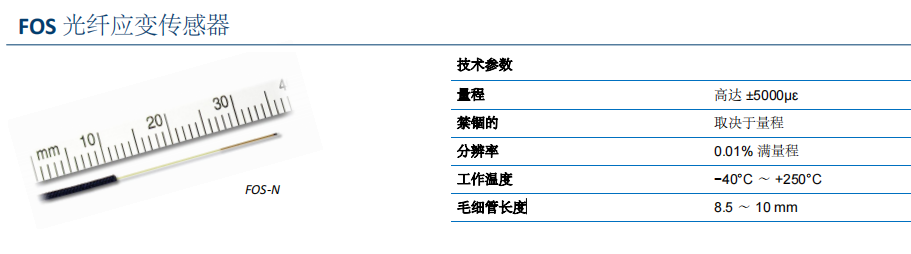

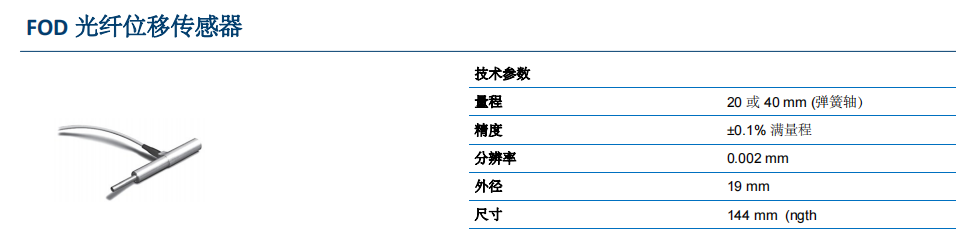

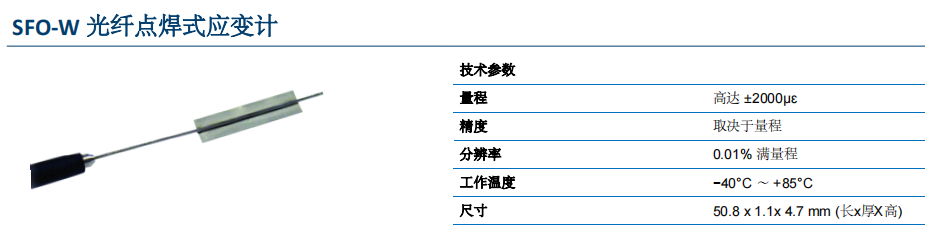

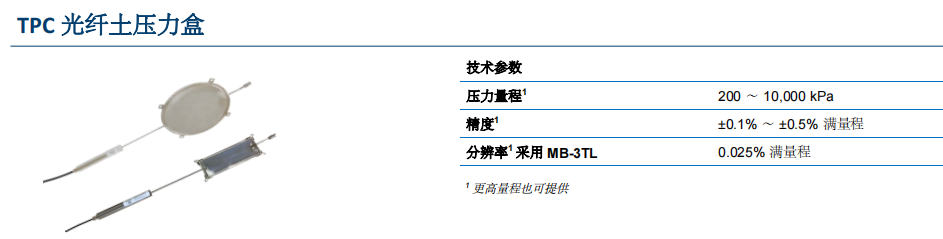

- EVOLUTION 平台与以下传感器兼容：
- EVOLUTION 平台与以下传感器兼容：
- EVO—Evolution 平台—配件和订购信息
Evolution FPI-HR 单通道高分辨率光纤信号调节器； 高达250 Hz
Evolution FPI-HR 双通道高分辨率光纤信号调节器； 高达125 Hz
Evolution FPI-HS 单通道高速光纤信号调节器； 高达15 kHz
15.2060.cc Evolution SD-2*机箱，最多可容纳2个FPI模块
15.2060.cc Evolution SD-5* 机箱，最多可容纳5个FPI模块
15.2060.cc Evolution RM-8* 机架式机箱，最多可容纳8个FPI模块
I-EVO EVOLUTION USB TS 35 DIN RAIL的通讯总线模块（无机箱）
AC 适配器 - 输入:100-240V 1.5A - 输出: 24V 70W 2.5mm R/A
220V欧洲电源线92-2525-250BKH
接线端子（DIN导轨）ME-2个（两个）FPI模块的接线端子
A型USB电缆到B型（2米）
TS 35 DIN RAIL的插针接触接口（无机箱）
延长电缆-实验室电缆和加固电缆
EasyThrough 和 Patchcords
EVOLUTION 软件
*包括交流适配器，电源线，I-EVO USB通信模块，接线盒，USB电缆和EVOLUTION软件
- EVOLUTION 模块

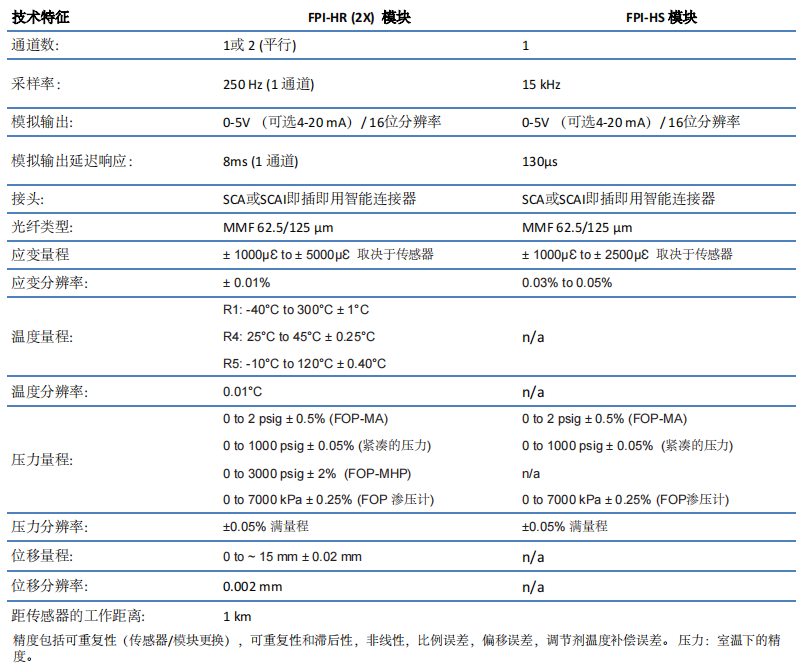

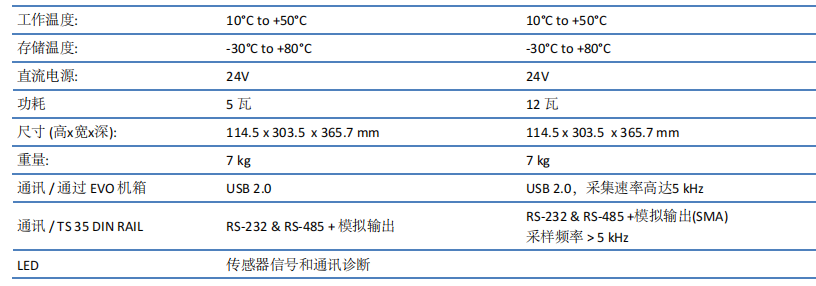

- 技术参数
