光纤产品入门套件
型 号：
原产地：加拿大Roctest
用 途：FISO 入门级 / 教学用套件是第一个为小型监测项目以及教育演示和
测试而设计的现成监测系统。 它包括实施基本监测项目或实验室测
试所需的所有硬件和软件组件，而无需有关光纤传感的专门知识。
其它传感器和模块可以单独订购。
光纤产品入门套件
- 一般说明
FISO 入门级 / 教学用套件是第一个为小型监测项目以及教育演示和测试而设计的现成监测系统。 它包括实施基本监测项目或实验室测试所需的所有硬件和软件组件，而无需有关光纤传感的专门知识。其它传感器和模块可以单独订购。
- 技术说明

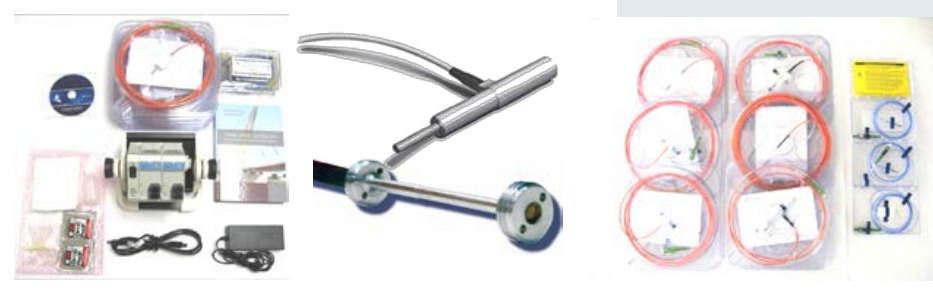

套件包含：
• 1个Evolution 系统读数仪， 4通道EVO-SD-2
o 2个模块FPI-HR-2双通道（每个通道高达125Hz的采样率）
o USB 通讯
o SCAI接头（将校准数据传送到信号调节器模块的智能芯片）
• 1个SDB 可视化软件许可证（高级可视化和警报）
• 2光纤温度传感器FOR-L
• 2个光纤应变传感器FOS-N
• 1个光纤压力传感器FOP-MIV
• 1个光纤埋入式应变传感器EFO-N
• 1个光纤点焊式应变传感器SFO-W
• 1个光纤位移传感器FOD-AL
• 1个光纤微型渗压计FOP-MP
• 由Smartec SA的BrankoGlišić和Daniele Inaudi撰写的一本名为《用于结构健康监测的光纤方法》的书
• 1个清洁工具包，带20个迷你泡沫棉签，一包无纺布湿巾4”x4”，1 瓶LDPE 2oz，8个 Electro-Wash MX通用清洁剂/除油剂湿巾
- 特征
• 静态或动态测量，每个通道最高125 Hz
• 应变、变形、温度和压力传感器
• 自动控制
• SCAI技术：标定包含在连接芯片中
• 数据分析和显示软件
- EVOLUTION 系统EVO-SD-2
158mmx182mmx236mm的平台最多可容纳2个FPI-HR模块。 USB通信，扩展RS-485，通过外部计算机的数据记录存储器（不包括在内）
- FPI-HR 模块
带2个SCAI接头的解调仪模块。 每个模块允许同时以高达125 Hz的采样率测量2个传感器。 它提供的分辨率高达满量程的0.05％，精度为满刻度的0.5％。
每个模块上都有模拟输出（0-5 V / 4-20 mA，16位分辨率）
- 光纤温度传感器FOR-L
FOT-L提供的测量基于反射光的变化（与发射光相比），这归因于传感器中使用的高度稳定的玻璃的热膨胀。
温度工作范围：-10°C至120°C，分辨率0.01°C，精度±0.4°C，响应时间²1.5 秒
- 光纤应变传感器 FOS-N
应变计是围绕Fabry-Perot干涉仪（FPI）设计的。 当粘合到样品上时，传递到传感器的应变将通过读数转换为工程单位。
应变量程±1000με，分辨率为满量程的0.01％（取决于信号调节器）
- 光纤压力传感器 FOP-MIV
FOP-MIV光纤压力传感器基于成熟的Fabry-Perot干涉仪技术。 该传感器的独特设计基于硅膜片的挠度测量。 压力使Fabry-Perot腔的长度发生变化，该变化由光纤信号调节器测量。
压力量程-300 mmHg至300 mmHg（±40 MPa），精度为满量程的1.5％，分辨率<0.3 mmHg（40 Pa）

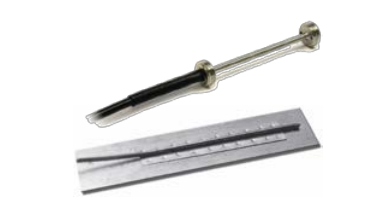

- 光纤埋入式应变传感器 EFO-N 和 点焊式传感器 SFO-W
EFO是一种70mm长的传感器，旨在埋入混凝土中。 它由一个不锈钢主体和两个法兰组成，以更好地与混凝土粘合。
SFO-W由25.4 mm长的小直径不锈钢管焊接在钢板上组成，适用于在钢表面上进行点焊。
量程±1000με，分辨率为满量程的0.01％，横向灵敏度为满量程的0.1％（取决于信号调节器）
- 光纤位移传感器 FOD-AL
FOD是绝对位置传感器。 其设计基于安装在可移动轴上的薄膜菲索干涉仪（TFFI）。
线性行程20 mm，分辨率0.002μm，精度±0.02μm
- 光纤微型渗压计 FOP-MP
FOP-M260光纤微型渗压计的直径为260微米，与目前的FOP-MIV压力传感器相比，尺寸减小了50％。
用于结构健康监测的光纤方法
结构健康监测的光纤方法是作为实施监测系统的逐步指南而组织的，其中包括常见结构及其最常监测参数的示例。
用于结构健康监测的光纤方法是土木，结构和岩土工程领域的从业工程师的宝贵参考。 研究土木和结构工程的学者和本科生/研究生也将对此感兴趣。
- SDB 可视化软件
SDB 视频软件是SDB套件的一部分。 它可以在同一窗口内同时显示在定义的监视期内从数据库中选择的传感器的几种不同视图。
