TPC - 土压力计
型 号：TPC
原产地：加拿大Roctest
用 途：TPC 坚固的不锈钢结构使其成为恶劣环境中测量应力和压力的理想选择。
TPC - 土压力计
TPC 坚固的不锈钢结构使其成为恶劣环境中测量应力和压力的理想选择。
- 概述

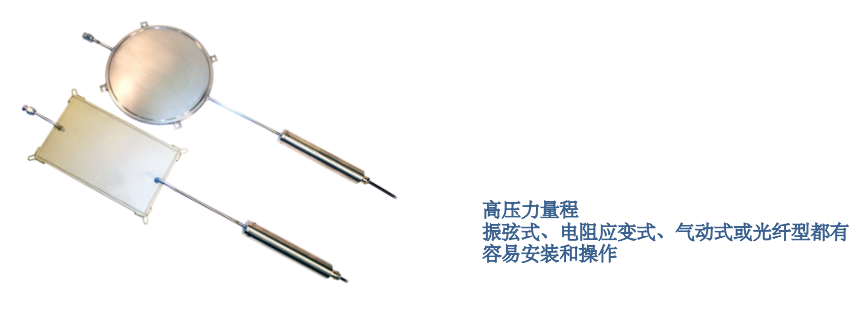

TPC土压力计包含一个由两片不锈钢板材焊接而成的承压盘，盘体内部填充除气油，承压盘通过一根钢管与压力传感器相连。作用在承压盘上的荷载变化引起的油压变化能够被压力传感器灵敏感知。
TPC土压力计的承压盘有圆形和矩形之分，后者设计用来测量隧道喷锚支护（喷射混凝土）内部切向和径向应力的大小与变化。TPC土压力计具有很高的强度，可以埋入土体或者混凝土中进行测量。承压盘的边沿都设计有一条凹槽，增加了承压盘的弹性，并减少了承压盘对非垂直于盘面的压力的敏感度。用于混凝土应力测量时可以在盘体上安装一根加压管，可以在混凝土固化之后再施加压力，使承压盘与混凝土重新充分接触。
TPC 土压力计边沿带有安装用金属环，可以简化安装程序。同时，传感器内置有热敏电阻，允许用户进行环境温度测量。
土压力计对周围土体特性和温度的变化非常敏感。 温度效应的大小取决于土压力计的限制程度，并且难以标定。
- 主要特征
长期可靠性
高压力量程
提供不同类型的传感器：振弦（vw），电气（4-20mA，0-5Vdc），气动和光纤
坚固的不锈钢结构
容易安装和操作
符合ISRM建议的方法
内置电涌保护（振弦式）
三级防水 (振弦式)
- 应用
土石坝：确定应力的大小和方向；
挡土结构：确定主动和被动土压力
填方工程：确定密实度
混凝土坝：测量基础和界面接触压力
确定隧道衬砌压力。

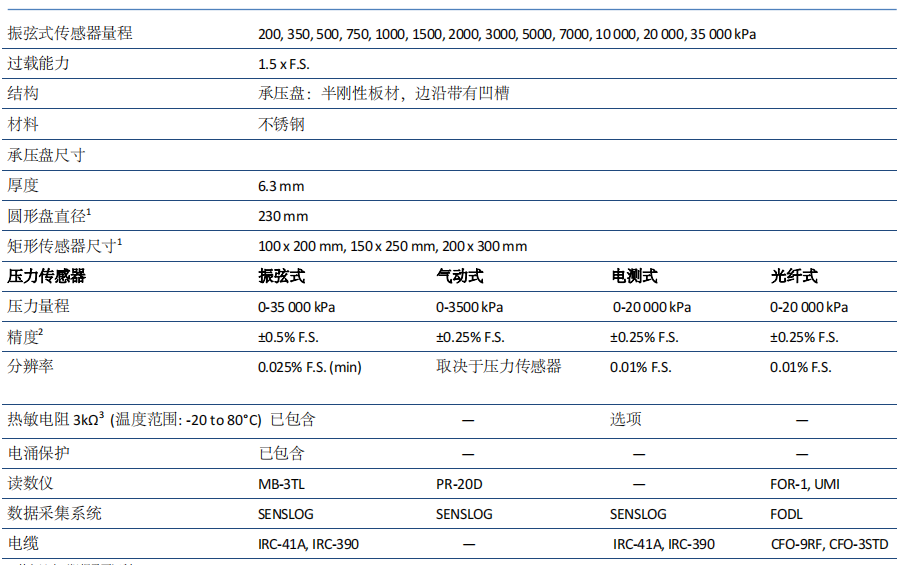

- 技术参数
1 其它尺寸可根据需要订制.
2 压力传感器的标定精度. (+/- 0.1% F.S.对振弦数据线性回归)
3 参见 TH-T.
- 订购信息
请确认:
• 型号和压力量程
• 压力传感器类型
• 电缆或气管的长度
• 加压管的长度 (1.2 m 标配)
- 可选部件
• 读数仪
