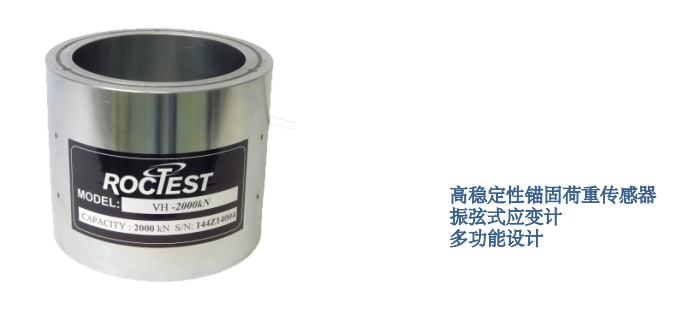

VH - 振弦式荷重传感器

VH - 振弦式荷重传感器

型 号:VH
原产地:加拿大Roctest
用 途:VH 振弦式荷重传感器坚固耐用,结构紧凑,可用于测量拉伸或压缩荷载。

VH - 振弦式荷重传感器

VH 振弦式荷重传感器坚固耐用,结构紧凑,可用于测量拉伸或压缩荷载。

  • 概述

VH荷重传感元件是一种高强度,经过热处理的钢制气缸,可承受粗暴的搬运和装载。通过锚固件中的张力在传感器中引起的局部压缩应变由一至六个振弦传感器测量。来自传感器的应变读数的平均值表示锚的平均载荷,最小化偏心载荷的影响。

带有O形密封圈的钢制外壳可以覆盖传感器并保护应变仪免受机械损坏和水渗入。荷重传感器和连接器是防水的。普通夹套电缆将荷重传感器连接到读数仪或数据采集系统。电缆出口平行于钢制外壳的表面,以提供更好的间隙。 也可提供扶正器衬套和荷载分配板。

传感器中的热敏电阻提供温度对材料影响的信息。

  • 主要特征

适合岩石锚杆,锚定装置,支柱或拱形支撑
监测拉伸或压缩荷载
坚固的防水结构
高稳定性和灵敏度
振弦式应变计
可以进行偏心加载

  • 应用

岩石锚杆和土钉监测
矿山和斜坡稳定
锚固挡土墙和支柱荷载
用于浮力结构的固定锚
在结构中加载监控

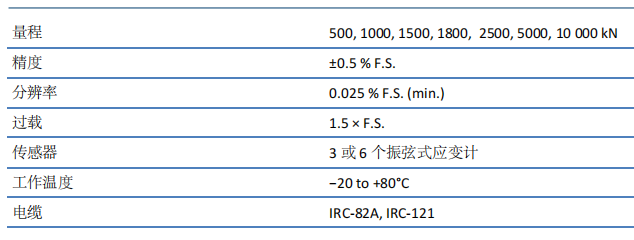

  • 技术规格

负载范围仅为标称值,可以根据项目要求进行修改。

有关尺寸,请联系ROCTEST
系统精度取决于最终负载条件。

  • 订购信息

请指定:
量程
尺寸
中空或实心中心单元
电缆接头和长度

  • 可选部件

荷载分配板和支承板
负载分配板包含扶正器衬套
读数仪: MB-3TL, SENSLOG
