TRI-MOD-S - 岩石旁压仪

型　号：TRI-MOD-S
原产地：加拿大Roctest
用　途：TRI-MOD-S岩石旁压仪（柔性膨胀计）是一种可靠而有效的工具，用于现场测量非常坚硬的土体和岩石的强度和应力应变特性。

TRI-MOD-S - 岩石旁压仪

TRI-MOD-S岩石旁压仪（柔性膨胀计）是一种可靠而有效的工具，用于现场测量非常坚硬的土体和岩石的强度和应力应变特性。

TRI-MOD-S岩石旁压仪（柔性膨胀计）是一种可靠而有效的工具，用于现场测量非常坚硬的土体和岩石的强度和应力应变特性。它可以快速，经济地提供大量数据，涵盖现场岩土条件的变化。

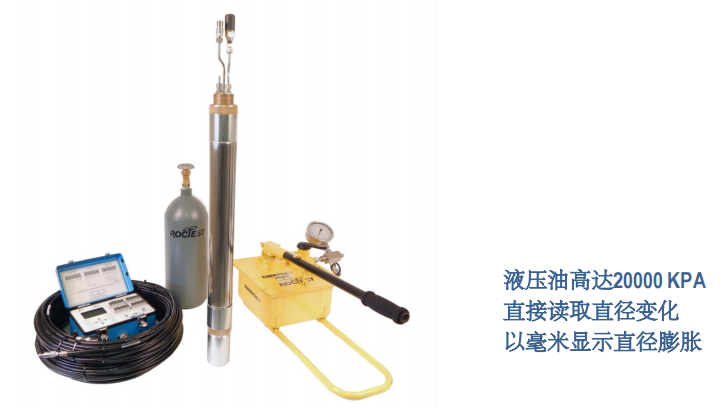

TRI-MOD-S由以下组件组成：

 探头，是一个用6个应变片和悬臂液压充气的单个圆柱形空腔，并装有可充气的金属护套

 液压手泵

 气缸，使探头放气

 数据记录仪

 油管和电缆

 2个标定管

 液压达20,000 kPa

 通过六个电阻应变片直接读取直径变化，以毫米为单位

 在 “N” 尺寸钻孔中测试 (76 mm)

 符合 ASTM D4719

 浅层和深层基础的承载力估算

 所有类型基础的沉降估算

 荷载桩和板桩的侧向变形

 静止土压力（Ko）估算

将探头放置在预钻孔的测试深度处。通过应力控制完成测试。将相等的压力增量施加到探头上，并保持恒定一分钟。达到每个压力步长后30和60秒记录直径变化。可以完成卸载/重新加载循环。通过绘制3个测试的直径中的每一个的变化或其平均值与压力的关系图，可以获得原位应力-应变曲线。

用于计算沉降的变形模量E由下式给出：

E = (1 + n) (ΔP/ΔR) R

式中: n = 泊松比

ΔP = 校正后的压力增加值

ΔR / R = 半径相对变化

在较土中，可以估算极限压力PL（对应于初始腔体体积的两倍的压力）。

 最大测试深度

 备件
