野外电动十字板剪切仪 Geotech EVT 2000
型 号:
原产地:瑞典Geotech AB
用 途:野外十字板剪切试验是测量粘性土不排水剪切强度和灵敏性最广泛使用的方法之一。这些测试已经在世界各地的各种土壤条件和气候下使用Geotech或Nilcon十字板剪切设备进行了50多年。
野外电动十字板剪切仪 Geotech EVT 2000
型 号:
原产地:瑞典Geotech AB
用 途:野外十字板剪切试验是测量粘性土不排水剪切强度和灵敏性最广泛使用的方法之一。这些测试已经在世界各地的各种土壤条件和气候下使用Geotech或Nilcon十字板剪切设备进行了50多年。
野外电动十字板剪切仪
GEOTECH EVT 2000
野外电动十字板件剪切仪
野外十字板剪切试验是测量粘性土不排水剪切强度和灵敏性最广泛使用的方法之一。这些测试已经在世界各地的各种土壤条件和气候下使用Geotech或Nilcon十字板剪切设备进行了50多年。
孔内设备有两种版本,带十字板板头保护靴和套管,或不带保护靴。两种版本都可以与相同的电动仪器一起使用,旋转探杆串并记录扭矩。十字板板头和探杆杆之间的滑动联轴器可以消除探杆摩擦的影响。

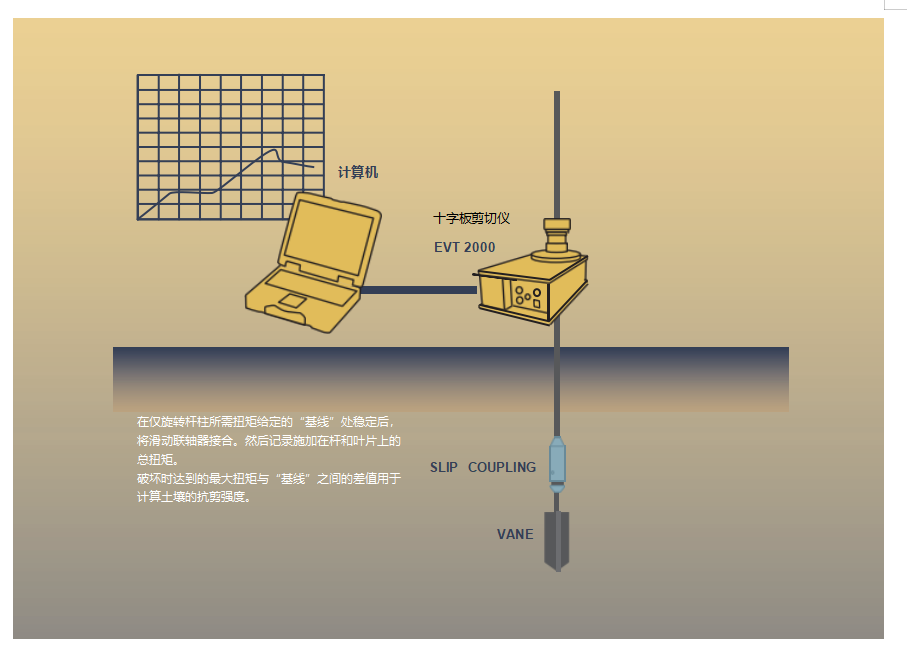

将十字板板头贯入到所需的深度并安装好仪器的卡盘。这仪器现在将旋转探杆串,同时记录扭矩和在计算机屏幕上实时显示。
在仅旋转探杆串所需扭矩给定的“基线”处稳定后,滑动联轴器接合。然后记录施加在探杆和十字板板头上的总扭矩。土体破坏时达到的最大扭矩与“基线”之间的差异用于计算土的抗剪强度。测试完成后,松开卡盘。然后,您可以将孔内设备贯入到下一个测试位置或将其收回。探杆可以通过记录仪中心添加。这有助于现场工作,因为测试之中不需要移除十字板板头。
技术参数:
电动十字板剪切仪, Geotech EVT 2000 |
|
尺寸: |
450 x 210 x 110 (加上卡盘, 高 140 mm) |
测量量程: |
100 Nm (0-50, 0-100 or 0-200 kPa,取决于十字板板头尺寸) |
测量精度: |
< 1 % 满量程 |
重量 |
16 kg |
孔内设备 |
|||
标准型号(无保护套管) |
带保护套管 |
||
十字板板头(Ø x h,量程): |
50 x 110 mm, 200 kPa 65 x 130 mm, 100 kPa 80 x 172 mm, 50 kPa (楔形) |
叶片(Ø x h,量程): |
65 x 130 mm, 200 kPa (矩形) |
延长探杆: |
Ø22 x 1000 mm |
内部探杆: 保护管: 十字板保护靴: |
Ø22 x 1000 mm Ø42 x 1000 mm Ø75 x 820 mm |
滑动联轴器: |
15°顺时针方向 |
滑动联轴器: |
15°顺时针方向 |
规格如有更改,恕不另行通知。 |
