RSM-HQV(B) 无线潜望镜
型 号：RSM-HQV(B)
原产地：国产
用 途：管网普查、新管验收、管道检修、养护检测、修复验收、施工监测、管道查找

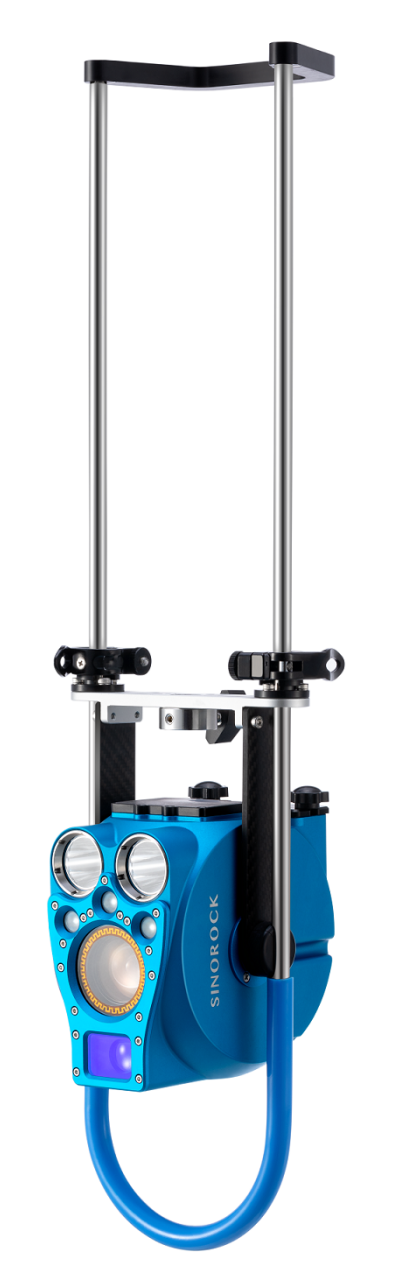

RSM-HQV(B) 无线潜望镜
产品简介：
RSM-HQV(B)无线潜望镜主要应用于市政管网或工业容器内快速成像检测，在检测过程中，通过操作智能控制终端实时录制并保存被检测对象的内部影像，可快捷抓拍、保存缺陷图像，可现场生成检测报告，使用者或管理者可清晰地了解到检测对象的实时状况，并做出正确的决策。新型潜望镜采用对称式布局、U型杆支撑设计，结构更合理，现场检测放置更稳定，检测时可实现360°无限俯仰旋转，同时，搭载高亮度高精度激光测距设备，精准度达到±0.02m，最远探测距离可至100米，对内部结构破损或缺陷位置能够准确定位。
适用范围：
Ø市政（工业）排水管道、水利输水管涵、综合管廊、电缆管沟、隧洞、大型容器罐体内部视频检查、槽罐车内部视频检测、野外侦察和灾难搜救。
产品用途：
Ø管网普查、新管验收、管道检修、养护检测、修复验收、施工监测、管道查找
符合规范：
《城镇排水管道检测与评估技术规程CJJ 181-2012》
《排水管道电视和声纳检测评估技术规程DB31/T 444-2009》
《城镇公共排水管道检测与评估技术规程DB44/T 1025-2012》
《排水管渠功能等级评定标准Q/BDG JS001-GW05-2012》
《排水管渠功能等级评定标准Q/BDG JS002-GW05-2012》
技术特点：
1、无线传输：全新大功率无线传输技术，实现100米远距离无线操作；
2、高度集成设计：机身采用一体式设计，对称式布局，结构更稳定，整机可浸水，轻便小巧，降低工作强度，提高工作效率；
3、高清画质：采用214 万像素高清数字摄像机，画质高清，动态范围宽，智能自动对焦，可输出1080p高清画面, 让管网缺陷一览无余；
4、无限制俯仰角度：可上下360°无限旋转，保证设备进入垂直管道时依旧可以看清底部情况；可确保管道内部无死角检测，主体姿态角实时显示，为检测提供更准确的信息；
5、高亮LED照明：LED灯光的出光角度和色温经过严格的优化，采用汽车灯光色温，适应多种环境，照射距离可达百米，远光灯与近光灯配合，保证管道内部清晰可见；
6、激光测距：搭载高精度高亮度激光测距仪，日光下可见光斑，最远探测距离可达100米；
7、电动除雾：镜片电加热快速除雾，同时具有自动关闭除雾功能，防止用户误操作带来的仪器损伤；
8、手自一体调速：探头俯仰速度与相机变倍自动关联，让缺陷定位更简单；兼容手动调速，配备机体水平自动调整技术；
9、智能充放电：电池正反都可插，大功率一分三充电器，3个电池可同时充电， 3小时内可充满；
10、便携式智能终端：使用安卓APP程序控制终端，可在手持式触控平板或者手机终端安装程序；
11、高强度伸缩杆：采用高强度碳纤维伸缩杆，长度可根据客户需求另行定制。
性能指标：
探头主体 |
|
尺寸 |
126mm*146mm*212mm（不含探针） |
重量 |
2.5kg |
适用环境 |
适用于直径 100mm 以上的地下管道 |
通信 |
无线通信，直连或者中继，不需要线缆 |
防护等级 |
防护等级 IP68，防尘、防水 |
远光灯 |
2 颗10w高亮冷白 LED 灯,色温5000K |
近光灯 |
3 颗1w高亮冷白 LED 灯,色温6600K |
模块化电池 |
电压：DC12V,容量：3.5Ah |
续航时间 |
单颗电池续航时间：2.5h |
标配3个电池，电池可快速更换，实现无限续航 |
|
俯仰控制 |
俯仰360° 无限旋转，设备下井时可直接观测井底状况； |
具备俯仰自动水平检测功能 |
|
工作温度 |
-10℃~+55℃ |
无线通信 数据传输 |
单无线传输方式，自适应特殊算法保证工业级无线通信稳定性，操作更便捷。 |
摄像机芯 |
传感器：1/2.8Exmor CMOS |
像素：214 万像素高清数字摄像机 分辨率：1920X1280（最高分辨率） |
|
镜头：20倍光学变倍，10倍数字变倍 |
|
近摄距：10mm - 1200mm（广角 - 望远） |
|
镜片除雾功能 |
电加热法快速去除镜片上的雾水 |
缓冲探杆 |
长度0.85m |

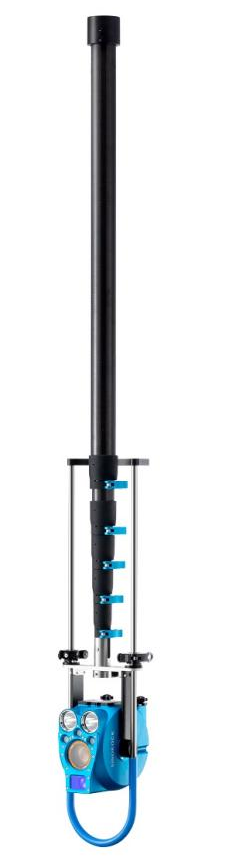

U型支撑杆 |
|
高强度伸缩杆 |
|
长度 |
原装伸缩杆长 展开4.8米，全收回1.2米； |
延长杆展开2米，全收回1.2米，延长杆可根据客户实际需要定制长度。 |
|
材质 |
高强度碳纤维材料 |
充电器 |
|
尺寸 |
90mm*55mm*45mm |
充电参数 |
充电方式和时间：充电器对电池直充，充电且充电时间小于2h 。 输入：100-240V~50/60Hz, 输出：12.6VDC/2A |
中继（选配） |
|
尺寸 |
Φ120mm*130mm |
重量 |
0.5Kg |
电池容量 |
12V， 5Ah |
续航时间 |
36h |
通信 |
无线传输中继器 |
激光测距 |
|
测量距离 |
0.1m-100m |
测量精度 |
±0.02m |
操作温度 |
-10℃~+60℃ |
防护等级 |
IP68 |
控制终端 |
|
手机终端 |
安卓手机 |
平板终端 |
安卓平板电脑 |
终端控制软件 |
|
信息显示 |
可实时显示环境视频、日期时间、俯仰角、潜望镜内部压力、潜望镜电量以及操作员 GPS定位等信息；抓拍图像的缺陷；可对视频添加版头与自定义文本。 |
控制功能 |
可控制主机摄像头的俯仰动作；相机变倍、变焦，远近光灯亮度调节；激光测距控制；录像、抓拍功能等。 |
防爆功能 |
|
防爆认证 |
可提供由国家相关检测部门出具的防爆认证 |
标准配置：
序号 |
名 称 |
数 量 |
规格型号 |
1 |
无线潜望镜 |
1台 |
RSM-HQV(B) |
2 |
碳纤维伸缩杆 |
1套 |
伸缩杆+延长杆 |
3 |
潜望镜电池 |
3个 |
3500mA |
4 |
控制终端 |
1个 |
安卓平板电脑 |
5 |
一分三充电器 |
1个 |
|
6 |
设备箱 |
1个 |
|
7 |
杆包 |
1个 |
|
8 |
电源线 |
1个 |
|
9 |
潜望镜打气筒 |
1个 |
|
可选配件：
序号 |
项 目 |
规 格 |
数量 |
1 |
中继器 |
|
1个 |
2 |
中继器充电器 |
|
1个 |
3 |
延长杆 |
1.2米*2 |
1根 |
