A1221 ANCHOR 锚杆质量测试仪
型 号：A1221
原产地：德国ACS
用 途：一种用于混凝土锚杆、实心钢筋和钢筋现场评估的超声波低频测试仪

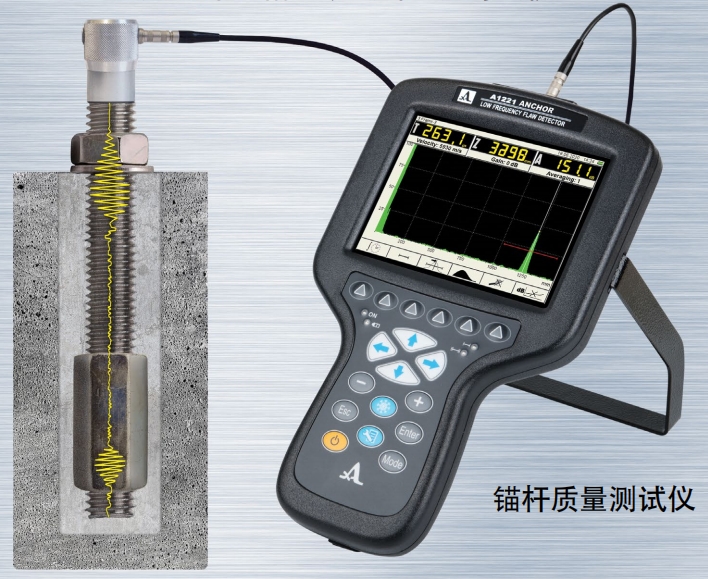

A1221 ANCHOR 锚杆质量测试仪
一种用于混凝土锚杆、实心钢筋和钢筋现场评估的超声波低频测试仪

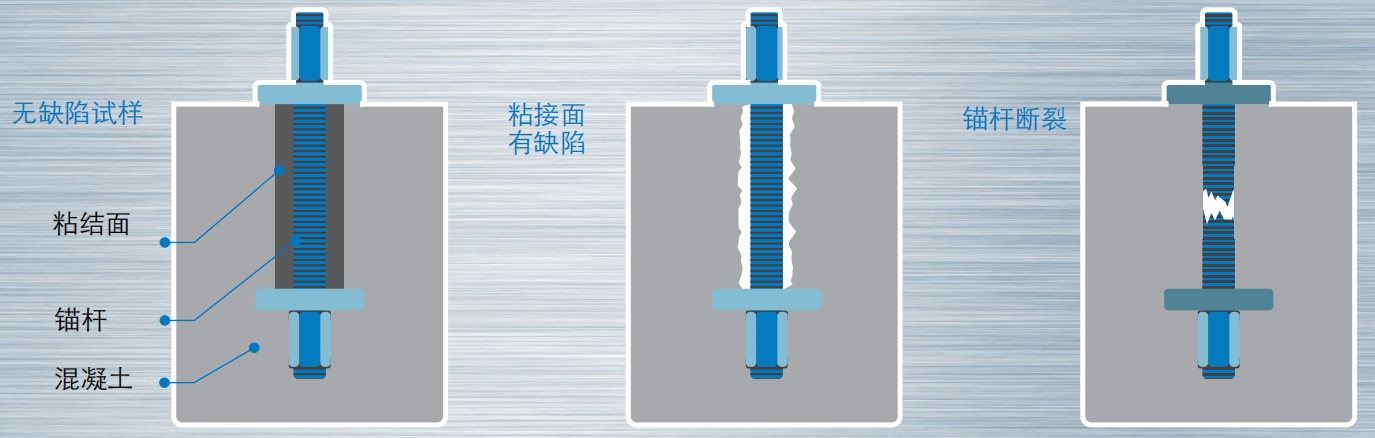

设计并适用于：
• 锚杆断裂检测
• 残余长度/部分评估
• 粘结质量评估
应用特点：
• 可评估锚杆/钢筋直径：20-40mm（0.8-1.6英寸）
• 评估未灌浆长度：高达 8 m（26.3 英尺）
• 最短评估长度：0.3 m（9.8 英尺）
•混凝土中可评估的灌浆深度：高达 1 m（3.3 英尺）
• 岩石中可评估的灌浆深度：高达 4 m（13.1 英尺）
技术参数
参数 |
数值 |
工作频率范围，kHz |
25-250 |
最大数据采集长度，μs |
4000 |
评估长度，m |
0.5-3 |
预埋杆的评估长度，m |
高达 1 |
可评估锚杆直径范围，mm |
20-40 |
材料速度范围，m/s |
500-15000 |
发射器输出电压，V |
±20, ±100, ±200 |
接收器脉冲形式 |
双极曲流， 0.5÷5.0周期 |
脉冲重复频率，Hz |
1-45 |
增益设置范围，dB |
0-100, 步长 1 |
DAC功能的可编程点数 |
24 |
DAC功能的动态范围，dB |
30 |
电源 |
内置电池 |
操作时间，h |
14 |
电池充电时间，h |
3 |
显示器类型 |
TFT (640 х 480) |
主机尺寸，mm |
260×156×43 |
主机重量，kg |
0.8 |
操作条件： |
|
工作温度范围，ºC |
from -20 to +55 ˚С |
相对空气湿度：+35°С，%，最大值 |
95 |
交货配置
名 称 |
数量, pcs. |
A1221 锚杆质量测试仪电子单元 |
1 |
电源适配器 AC 80-264 / VDC 15V |
1 |
USB 2.0 电缆 USB-A 转 USB Micro-B |
1 |
Lem00 至 Lemo0 电缆，2.25m |
1 |
便携袋 |
1 |
软盖 |
1 |
仪器支架 |
1 |
硬质携带箱 |
1 |

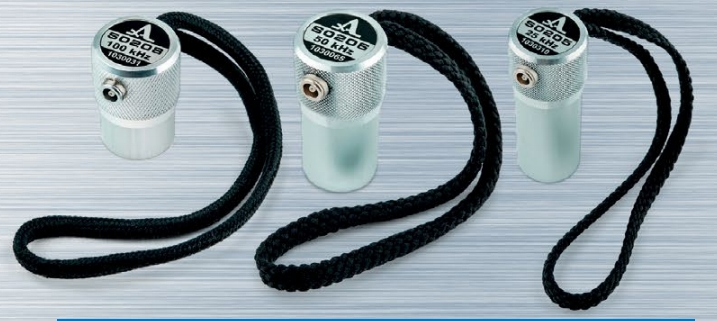

低频压电换能器 S0205,25 KHz |
1 |
低频压电换能器 S0206,50 KHz（可选） |
|
低频压电换能器 S0208,100 KHz（可选） |
|
稀土矿试块 |
1 |
超声波耦合剂 80ml |
1 |
