智能化地下水监测仪（地下水流向流速仪）
型 号：G.O.Sensor H01
原产地：中国
用 途：应用：用于地下水流向、流速、水位及水温的监测设备。
智能化地下水监测仪（地下水流向流速仪）
应用：用于地下水流向、流速、水位及水温的监测设备。

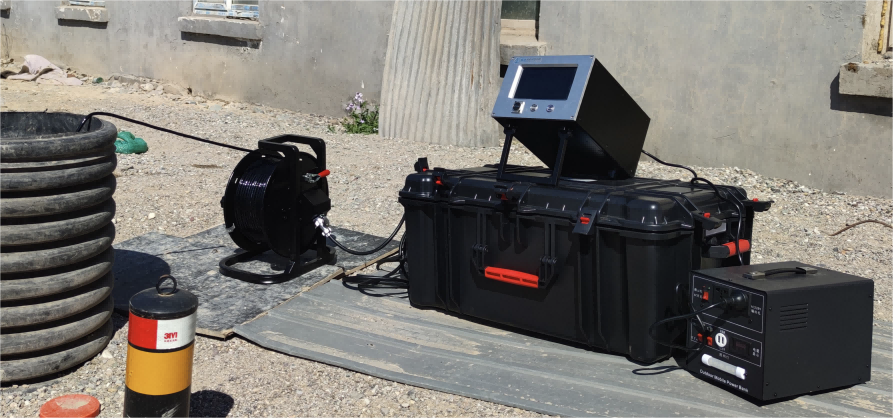

智能化地下水监测仪（地下水流向流速仪）用于地下水流向、流速、水位及水温的监测设备。独特集成720P井下高清监控相机，3.7mm高清镜头，视角90度，可实现探头的精准布放以及井下实时可视化。设备包括一体化集成探头、线缆、地面控制器和外部供电设备。可获得地下水水位、水温、流向、流速数据，实现远程无线传输和野外便携测试工作。
智能化地下水监测仪（地下水流向流速仪）采用视频管道显微摄相技术，通过显微镜头拍摄水中胶体粒子的移动轨迹，实时测定地下水流速。内置电子罗盘，精准定位流向。与传统的地下水流向流速测定方式相比，可以实现单井、快速、实时测量地下水流向流速。探头前端配置有井下摄录模块，可实时观测井下环境。
适用于地下水水文监测、工业园区地下水环境监测、污染地块修复效果评估、地下水模型建立等领域。
先进性能
- 兼顾在线与便携使用
- 具备井下电视功能，井下环境轻松掌握
- 监测数据实时显示或实时无线传输
- 预留多种数据输出端口和协议
- 现场数据轻松打印（可选配置）
- 监测精度高，数据可靠
- 低维护频率
- 智能化远程控制

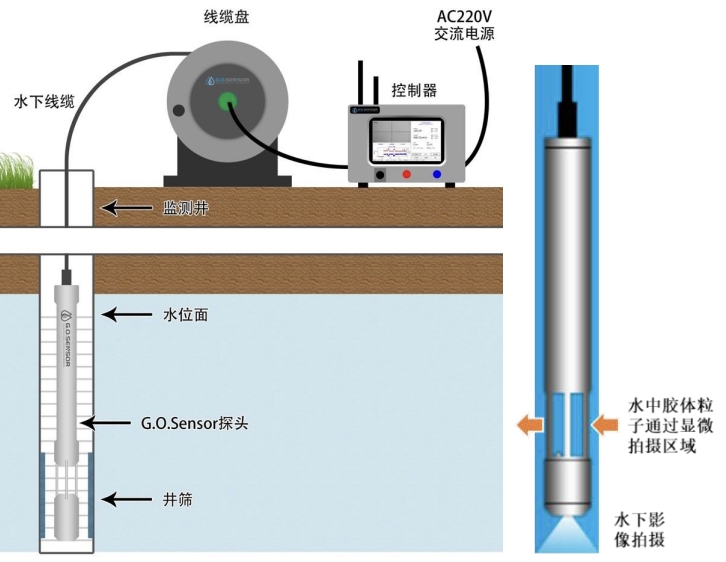

G.O.Sensor工作示意图
技术参数
项目 |
参数 |
项目 |
参数 |
工作温度范围 |
-10～45℃ |
探头重量 |
2.57kg |
方向精度 |
±1º |
探头外壳材料 |
304系列不锈钢 |
*速度检出限 |
1µm/s |
窗口材料 |
蓝宝石 |
水位传感器精度 |
±2mm |
电缆尺寸 |
0.8cm外径 |
水温传感器精度 |
±1℃ |
电缆护套材料 |
聚氨酯（符合ROHS） |
井下电视 |
720P高清监控相机，3.7mm高清镜头 |
电子元件材料 |
不符合ROHS，妥善处置 |
应用 |
5cm 或更大的井径 |
相机视野 |
1.8mm×1.0mm |
线缆长度 |
60～300m |
景深 |
0.2mm |
*最大水压力 |
500m水柱 |
控制器尺寸 |
24cm宽×18cm×26cm深 |
交流电源要求 |
100～240V，50～60Hz,30W |
控制器配置 |
Intel i5 双核四线程，8G内存，128G闪存，USB， LAN，RS-232，Wi-Fi，4G/NB-IoT，GPS（选 配），7英寸电容触控屏,内置大气压力传感器 |
探头尺寸 |
56cm长×4.5cm 外径 |
控制器线缆 |
4米复合线缆，金属航空插头 |
部分案例

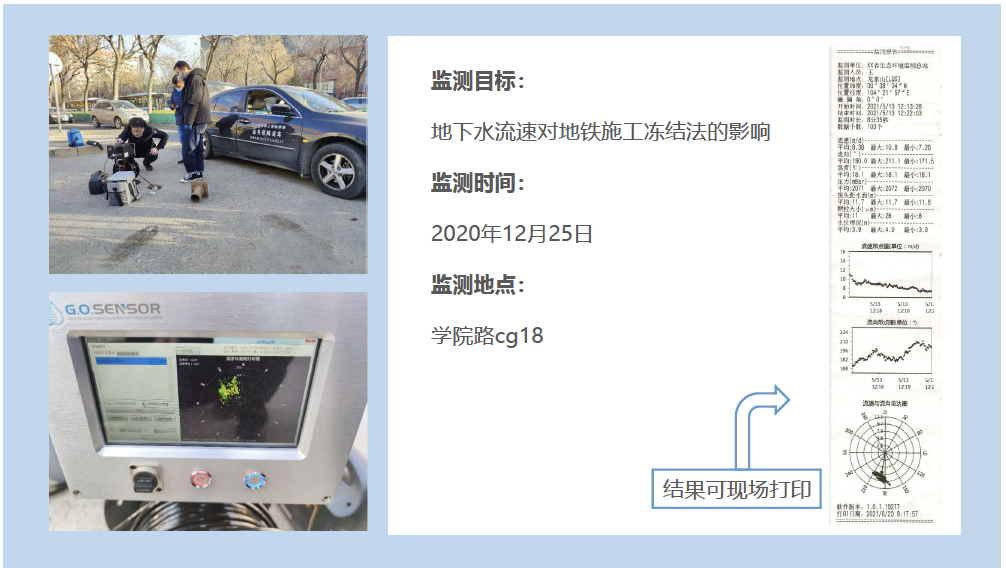

案例一：北京地铁昌平南延线联络通道地下水监测 2020年12月25日
流速流向测量结果

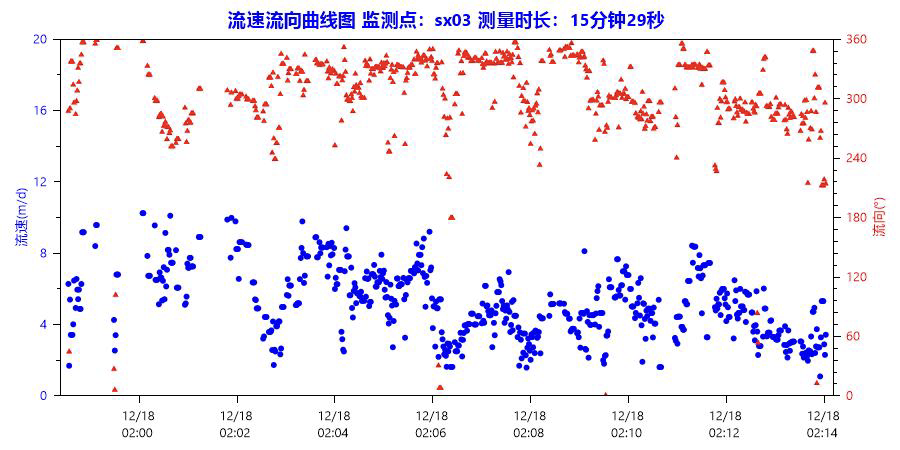

流速流向曲线图

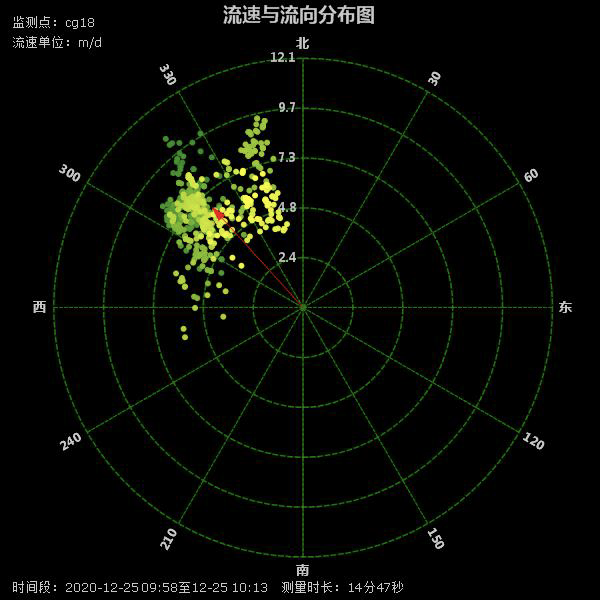

流速流向分布图

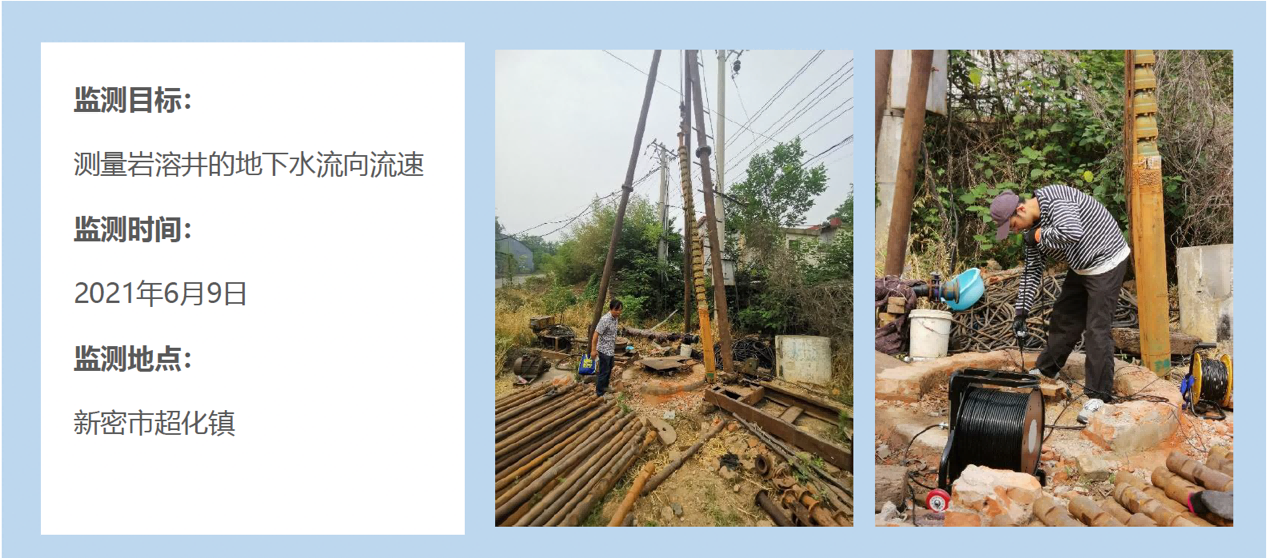

案例二：井下岩溶水的流向流速监测 2021年06月09日
流速流向测量结果

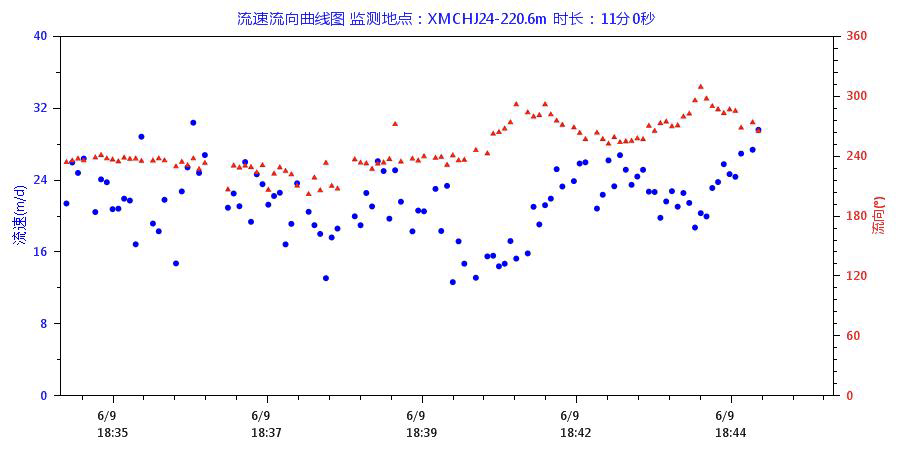

流速流向曲线图

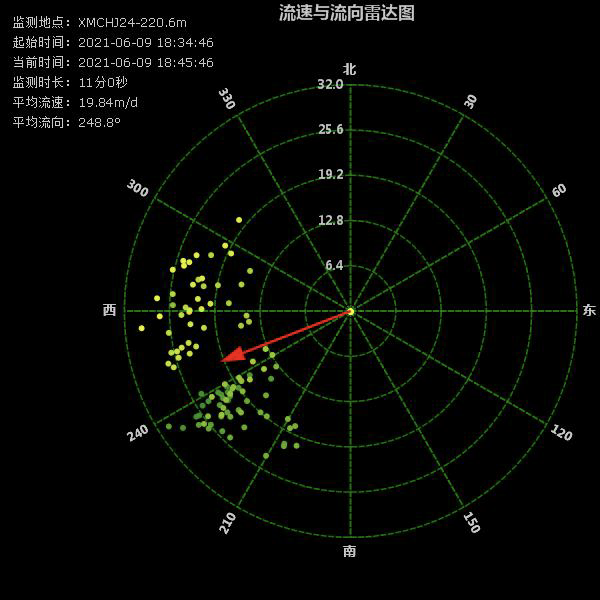

流速流向分布图
