Norbit B41 多波束测深系统

Norbit B41 多波束测深系统

型 号:Norbit B41
原产地:挪威
用 途:基于先进的模拟和数字平台,具有强大的信号处理能力,可稳定提供航向测深以及多个图像和反向散射输出,从而确保了最高质量的测量数据性能。凭借广泛的研发专业知识,NORBIT不断开发出令人兴奋的新技术。

Norbit B41 多波束测深系统

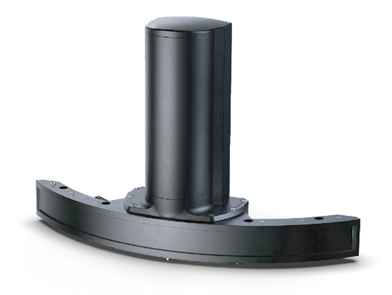

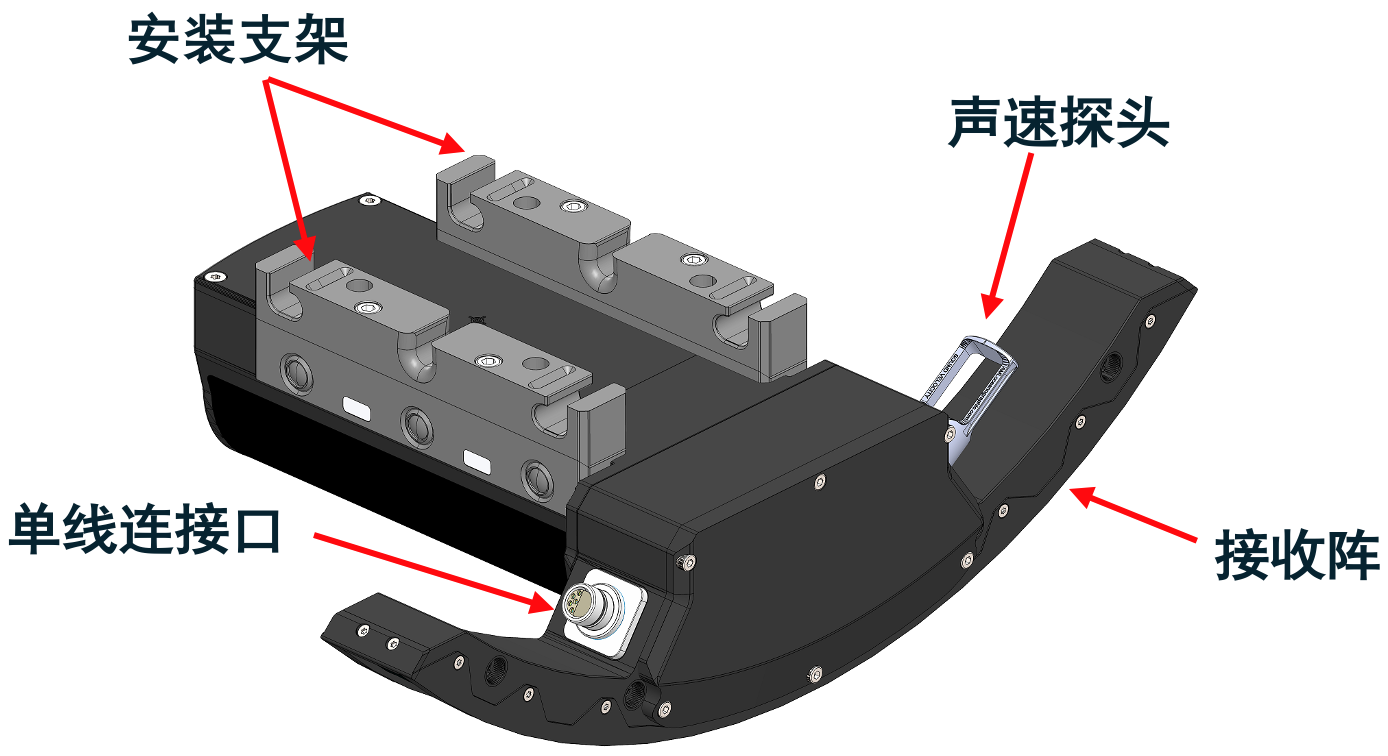

NORBIT WINGHEAD®使用全新硬件设计,基于先进的模拟和数字平台,具有强大的信号处理能力,可稳定提供航向测深以及多个图像和反向散射输出,从而确保了最高质量的测量数据性能。凭借广泛的研发专业知识,NORBIT不断开发出令人兴奋的新技术。NORBIT WINGHEAD® B41是最新款紧凑型超高分辨率曲面阵列宽带多波束声纳,集成表面声速仪,外形小巧,低功耗,不仅能在大型船上使用还能轻松与小型USV结合。由DCT(NORBIT数据采集软件)支持,可以有效地采集测量数据。


NORBIT WINGHEAD® B41卓越性能高分辨率多波束测深仪

技术参数:

型号

B41

覆盖宽度

5-210°实时在线可调

量程分辨率

6mm80kHz带宽)

波束数

2565121024 等角&等距

工作频率

中心频率400KHz,支持200KHz-700KHz可调

量程范围

0.2-400m

Ping

最高可达60Hz

超高分辨率

0.5°x 0.9°@400kHz

0.3°x 0.5°@700kHz

重量

不含支架6.6kg(空气中)

3.5kg(水中)

含支架7.1kg(空气中)

3.8kg(水中)

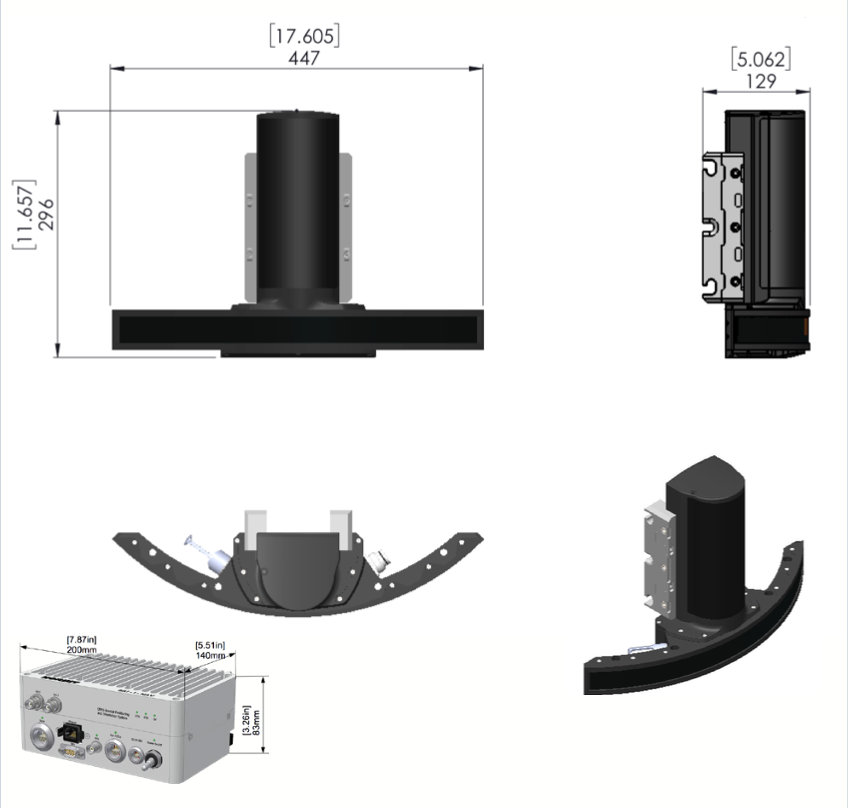

尺寸X宽Xmm)

447*129*296

功耗

<75W (10-28VDC, 110-240VAC)

温度(操作/存储)

-4℃~+40℃/-20℃~+60

防尘防水

IP67

电缆长度

标配8m; 2m,25m可选

耐压深度 100m/1500m/4500m/600m
