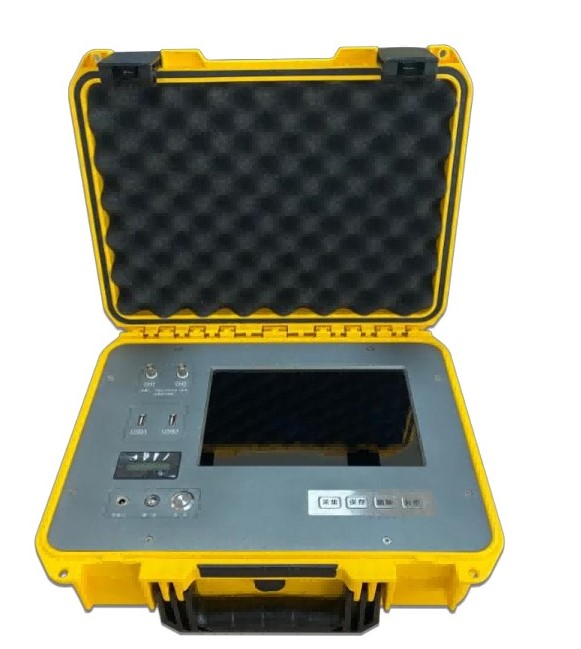

电力输电桩基础混凝土缺陷无损检测仪
型 号：LT-EPDT
原产地：国产
用 途：电杆埋深检测，混凝土表面剥离、脱空、内部缺陷、损伤检测；混凝土强度检测，混凝土结构材质检测，混凝土裂缝深度检测
电力输电桩基础混凝土缺陷无损检测仪
LT-EPDT| 精准检测·高效可靠
一、核心功能
高精度分析方法：操作便捷，测试精度高，受钢筋影响小，不受混凝土结构形式影响。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
采样精度：物理24位。
最大采集频率：4000KHz且可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。
三、检测原理
3.1电杆埋深检测
电杆埋深检测的基本原理：通过在侧壁施加激振信号产生应力波，该应力波沿电杆杆体传播过程中，遇到电杆底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断电杆埋深。计算公式如下所示：
∆L=VT/2

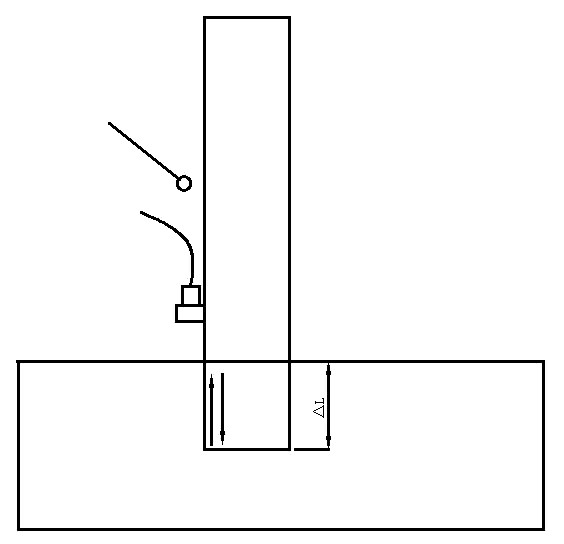

电线杆埋深检测示意图
3.2混凝土基础裂缝深度检测
1、传播时间差法：
该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下，传播时间越长，裂缝深度越大。激发信号被通道1和通道2接收，通过两通道接收传播时间差，及波速即可确定裂缝深度。

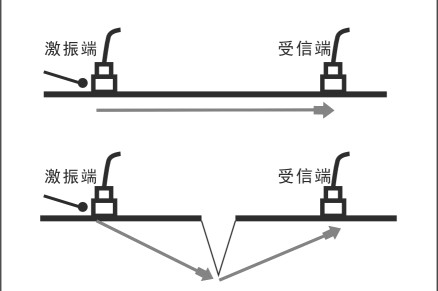

传播时间差法测试原理图
2、相位反转法：
首波相位反转法检测混凝土裂缝深度的方法是利用冲击弹性波在混凝土中绕射的特性，只须移动传感器，确定首波相位反转临界点，即可确定混凝土的裂缝深度。与其它混凝土裂缝深度检测方法相比，无需通过公式的计算，检测简单、直观、方便、迅速。
3、面波法：

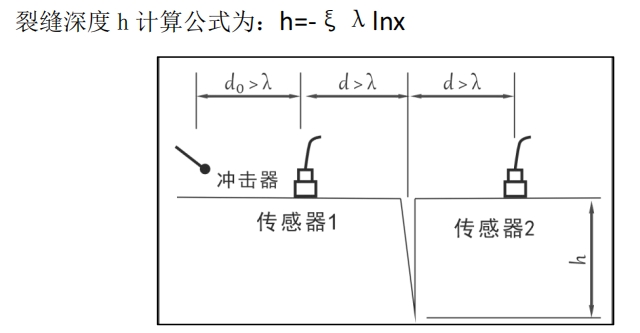

面波法测试混凝土内部裂缝深度，在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置，冲击点与通道一传感器同侧。如图所示；冲击产生的面波传递至裂缝另一侧传感时，通过对比传感器1和传感器2得到面波的最
大振幅，进而得到被测裂缝深度。该方法测试范围大，受充填物、钢筋、水分的影响小。
面波法测试原理图
3.3基础混凝土结构材质检测
1、单面反射法（冲击回波）：
该方法已知待测混凝土厚度D，通过抽取弹性波在混凝土中传播时间，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。
反射法测材质原理图
2、单面传播法：
通过在一定距离固定传感器，通道1和通道2拾取P波传播时间差，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。
单面传播法原理图
3、透过法：
通过已知待测物两面间距和弹性波传播时间，从而计算弹性波在混凝土中波速，进而根据波速推算待测物模量及强度。
透过法原理图
3.4基础混凝土结构缺陷检测
1、冲击回波法：
当被测对象存在缺陷时，冲击弹性波信号会产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的形态及空间位置。
冲击回波法测试原理图
2、振动法：
振动法主要通过冲击诱导测试对象的振动特性（频率及持续时间）来测试、评价混凝土结构物的剥离情况。
振动法缺陷测试原理图
3、层析扫描：
该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。

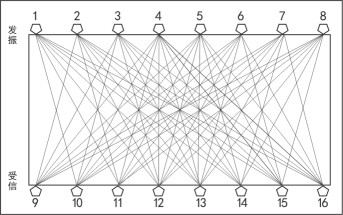

层析扫描法缺陷测试原理图
3.5基础混凝土厚度检测
已知待测混凝土波速V，通过拾取弹性波在待测物中传播时间进而计算待测混凝土厚度。
反射法测厚度原理图

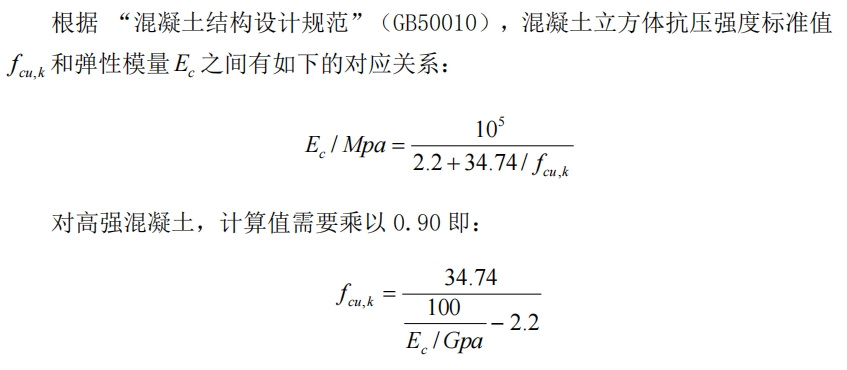

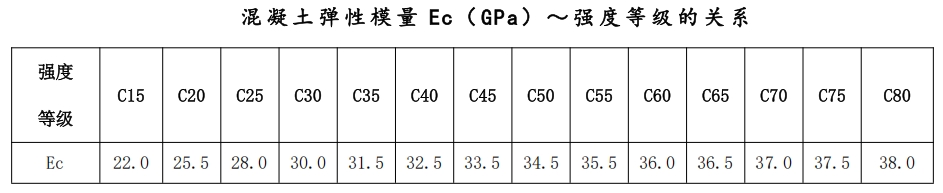

3.6基础混凝土强度检测
四、标准支持
（1）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；
（2）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（3）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）。

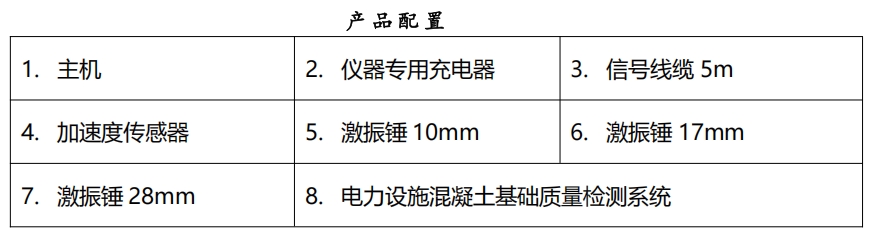

五、产品配置
六、工程案例

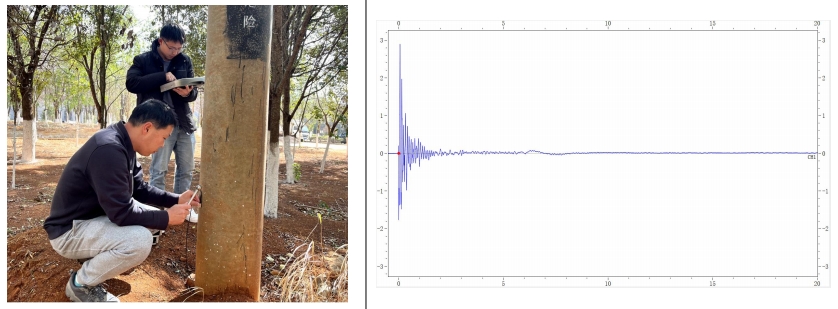

昆明某项目测试案例

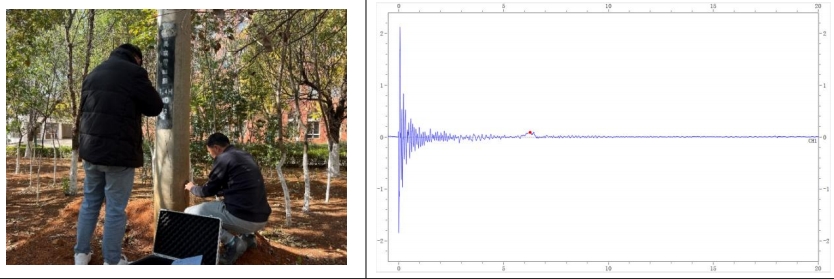

某项目测试案例

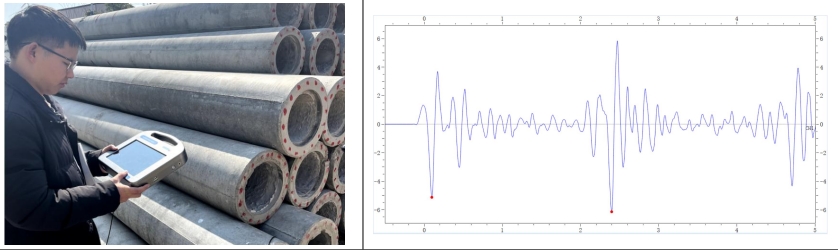

大理某项目测试案例
