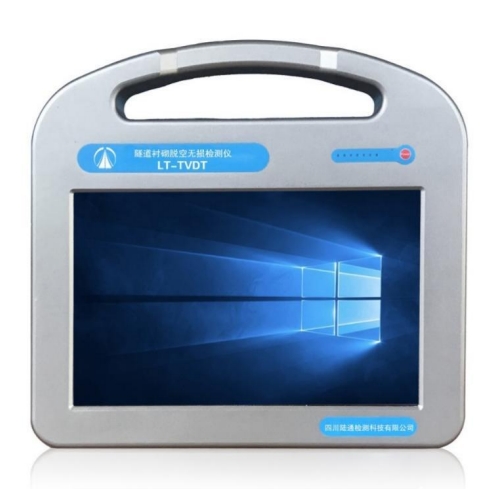

隧道衬砌脱空无损检测仪
型 号：LT-TVDT
原产地：国产
用 途：隧道衬砌脱空检测。
隧道衬砌脱空无损检测仪
LT-TVDT|精准检测·高效可靠
一、核心功能
产品功能：隧道衬砌脱空检测。
使用范围：隧道衬砌。
智能分析：单面信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：操作便捷，测试精度高，受钢筋影响小，不受混凝土结构形式影响。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：等值线、彩图成像、快速平面成像、分层切片处理技术、波形信号无级缩放。
采样精度：24位。
最大采集频率：不小于1000KHz且可调。
信号输入模式：支持IEPE和直流。
三、检测原理
通过冲击方式产生瞬态冲击弹性波并接收冲击弹性波信号,分析冲击弹性波及其回波的波速、波形和主频频率等参数的变化，判断衬砌脱空。当衬砌背部存在脱空时，冲击弹性波信号会在脱空处产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的位置。

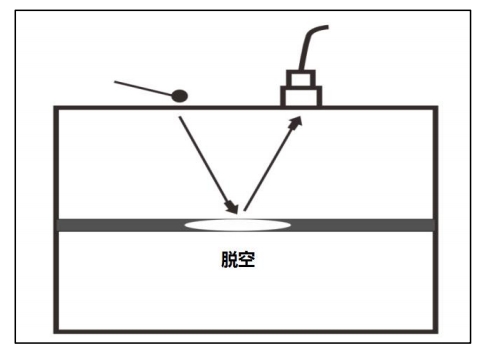

衬砌脱空检测原理图
四、标准支持
（1）《冲击回波法检测混凝土缺陷技术规程》（JGJ/T411-2017）；
（2）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）。

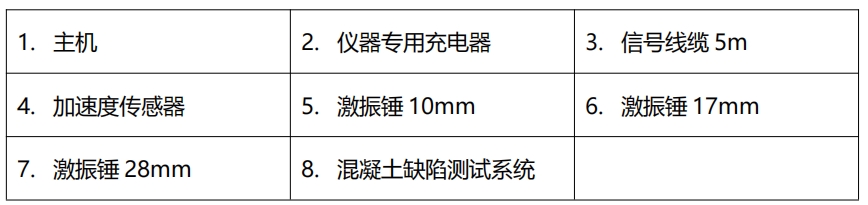

五、产品配置
六、工程案例

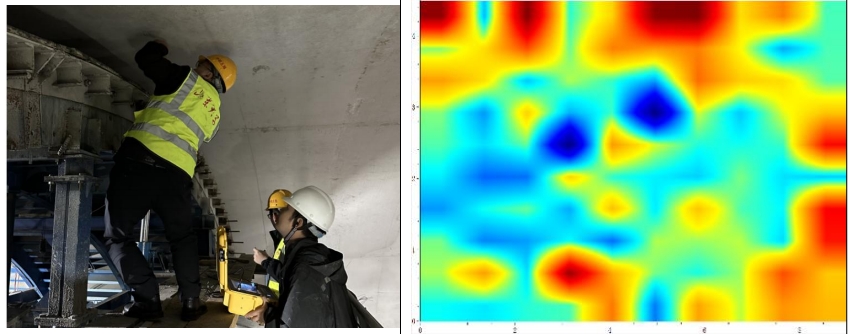

江西某项目测试案例
