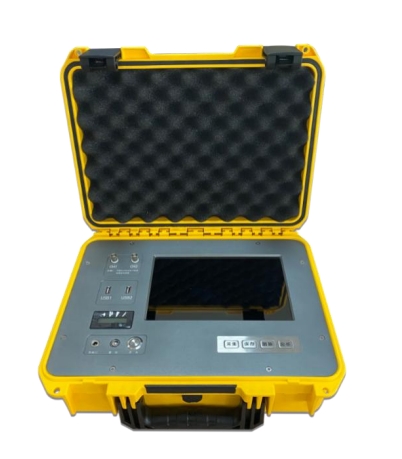

装配式结构综合检测仪
型 号：LT-PQDT-M
原产地：国产
用 途：套筒、浆锚灌浆密实度检测；叠合构件结合面缺陷检测；预制构件（剪力墙、预制板、预制梁、预制楼梯、预制阳台等）内部缺陷及表面脱空检测；混凝土裂缝深度检测
装配式结构综合检测仪
LT-PQDT-M|精准检测·高效可靠
一、核心功能
产品功能：套筒、浆锚灌浆密实度检测；叠合构件结合面缺陷检测；预制构件（剪力墙、预制板、预制梁、预制楼梯、预制阳台等）内部缺陷及表面脱空检测；混凝土裂缝深度检测。
适用范围：装配式建筑、现浇混凝土。
智能分析：单/双通道信号采集，支持频谱分析、缺陷范围智能判别。
二、技术优势
高精度分析方法：操作便捷，测试精度高，受钢筋影响小。
高精度进口元器件：欧美进口核心部件，重复性好，结果准确。
智能软件支持：频谱分析、相关分析、波形信号无级缩放。
采样精度：物理24位。
最大采集频率：每独立通道4000KHz且可调。
信号输入模式：双通道同时支持IEPE和直流，且双通道能同时使用。
三、检测原理
3.1裂缝深度检测
1、传播时间差法：
该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下，传播时间越长，裂缝深度越大。激发信号被通道1和通道2接收，通过两通道接收传播时间差，及波速即可确定裂缝深度。

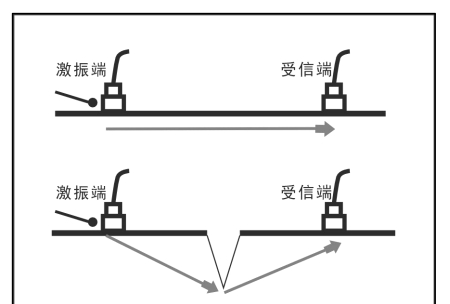

传播时间差示意图
2、相位反转法：
弹性波信号在混凝土中传播时，当遇到裂缝时会在裂缝端点处产生衍射，衍射角与裂缝深度之间存在一定的几何关系。具体来说，当激发的弹性波信号在混凝土内传播，穿过裂缝时，在裂缝端点处产生衍射，其衍射角与裂缝深度具有一定的几何关系。相位反转法正是根据这种几何关系来测试裂缝深度。
3、面波法：
面波法测试混凝土内部裂缝深度，在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置，冲击点与通道一传感器同侧。如图3-2所示；冲击产生的面波传递至裂缝另一侧传感时，通过对比传感器1和传感器2得到面波的最大振幅，进而得到被测裂缝深度。该方法测试范围大，受充填物、钢筋、水分的影响小。

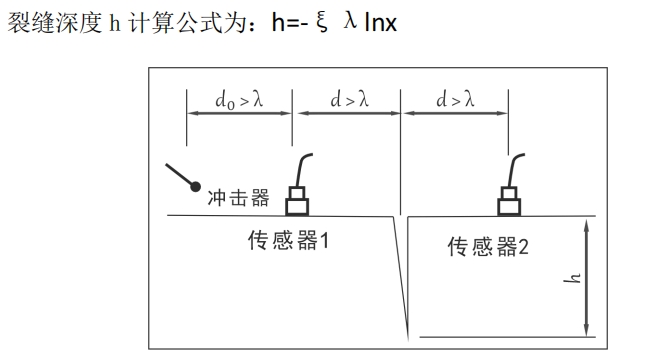

面波法测试原理图
3.2预制构件缺陷、叠合构件结合面缺陷检测
当预制构件、叠合构件结合面存在缺陷时，冲击弹性波信号会产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的形态及空间位置。

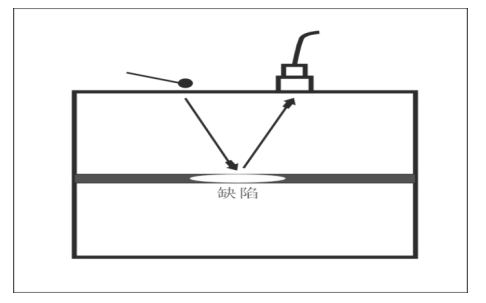

冲击回波法叠合构件检测示意图
3.3套筒灌浆密实度检测
该方法沿着管道位置，以扫描的形式连续测试（激振和受信），通过反射信号的特性测试管道内灌浆的状况。

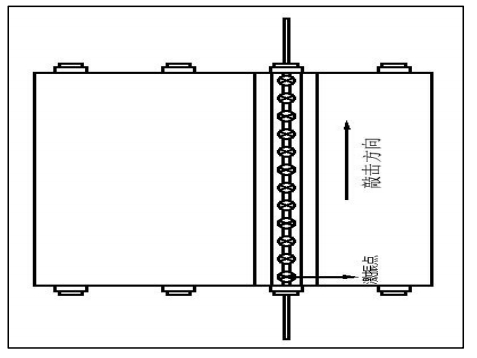

套筒灌浆测试示意图
根据振动信号在传播过程中的特性变化判定灌浆缺陷的有无和类型

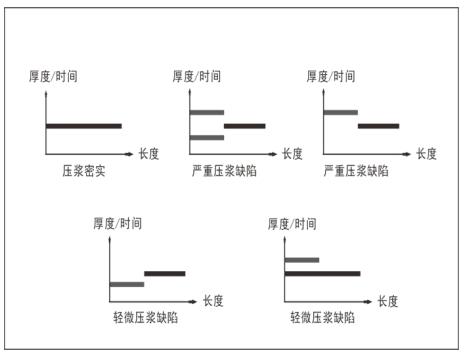

测试原理示意图
四、标准支持
（1）《水工混凝土结构缺陷检测技术规程》（SL713-2015）；
（2）《冲击回波法检测混凝土陷技术规程》（JGJ/T411-2017）；
（3）《装配式混凝土结构检测技术规程》（DB34/T5072-2017）；
（4）《装配式住宅建筑检测技术标准》（JGJ/T485-2019）；
（5）《建筑结构检测技术标准》（GB/T50334-2019）；
（6）《装配式混凝土结构工程检测技术标准》（DBJ/15536-2021）；
（7）《冲击弹性波法检测混凝土缺陷技术规程》（T/CECS925-2021）；
（8）《装配式混凝土结构检测标准》（T/CECS1189-2022）。

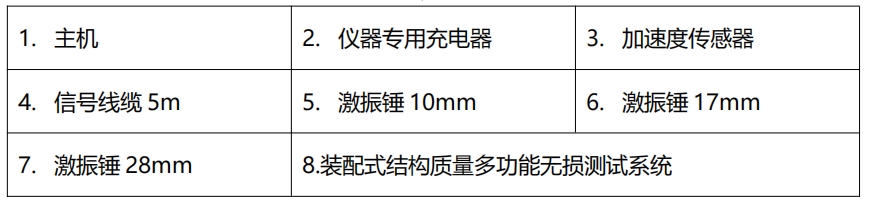

五、产品配置
六、工程案例

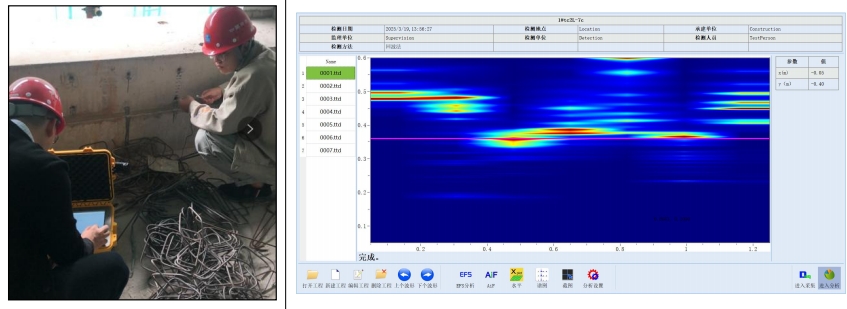

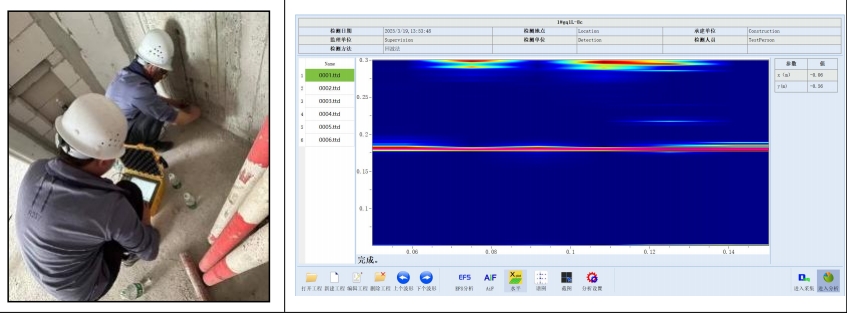

山东某项目测试案例
浙江某项目测试案例
