一、引言

在水利水电、交通、矿山以及核废料处理等各类地下工程中，岩体透水率测试都是一项不可缺少的勘测内容。按照《水电水利工程钻孔压水试验规程》（DL/T5331-2005）的规定，岩体透水率常规压水测试均采用三级压力5个阶段的测试方法进行原地测试。随着工程建设的发展，地下工程的埋深越来越大，地下工程围岩承受着很高的水压，岩体中的各种裂隙可能会张开或扩展，从而改变岩体的透水性。在常规压水测试情况下的不透水岩体，在高压水作用下往往会漏水。因此，对岩体的高压透水特征与岩体稳定性分析提出了越来越高的要求。准确地弄清岩体的高压透水特征，对于工程建设具有重要的实际意义。基于上述情况，我公司开发了高压压水试验测试系统。

二、系统特点

高压压水试验测试系统主要由高压泵、矿用高压水表、高压管、封隔器组成，可在钻孔中进行分段压水测试。高压泵给封隔器和测试段提供压力，有电动型和燃油型，压力20MPa,流量每分钟66升，也可以根据需要提供更大流量的，矿用高压水表测试流量，量程大，精度高，从每分钟0.05升到100升都可以测试。配有多通道控制系统，可以控制加压、卸压、封隔器加压、测试段加压等，封隔器采用水压式双栓塞封隔止水技术，跨接连接方式设计，密封段长度可调整。200米以内的钻孔，可以采用双回路测试，稳定可靠，深孔可采用推拉开关进行单回路测试。

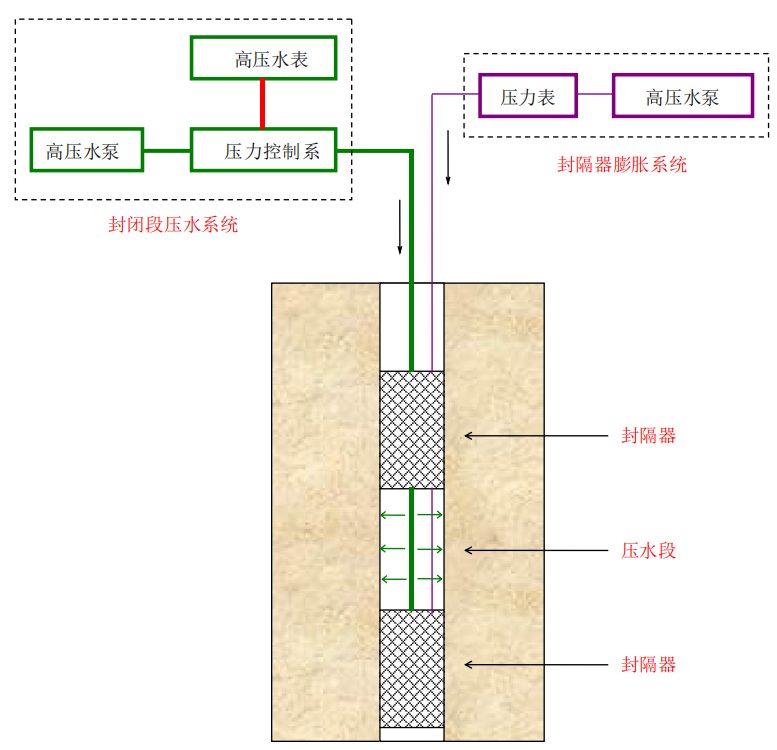

双回路系统示意图如下：

如果是单回路测试，使用推拉开关，直接通过钻杆加压。

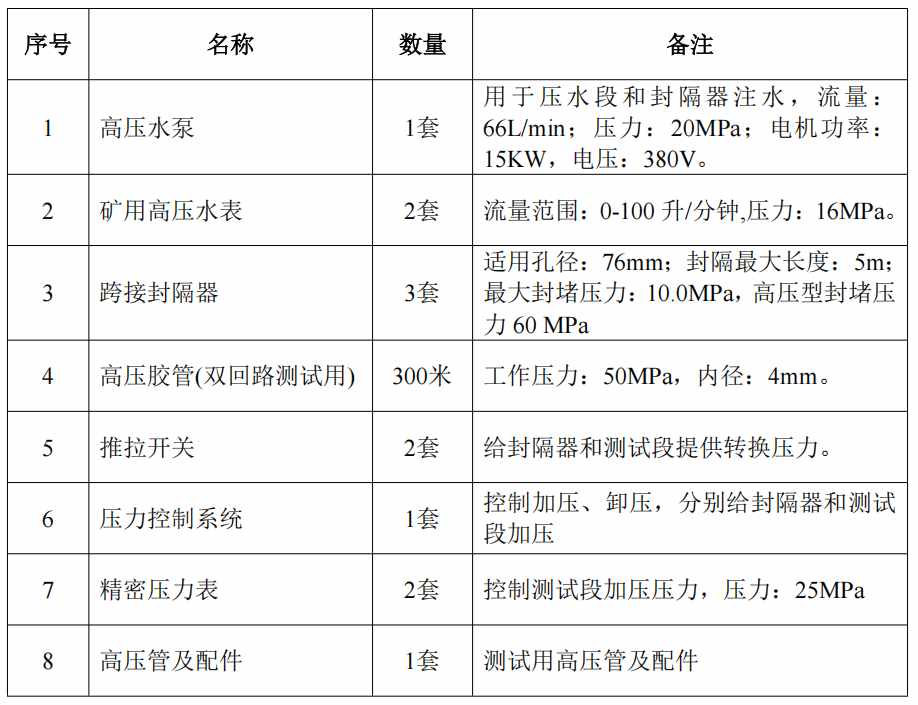

三、系统配置

型号：GY-1

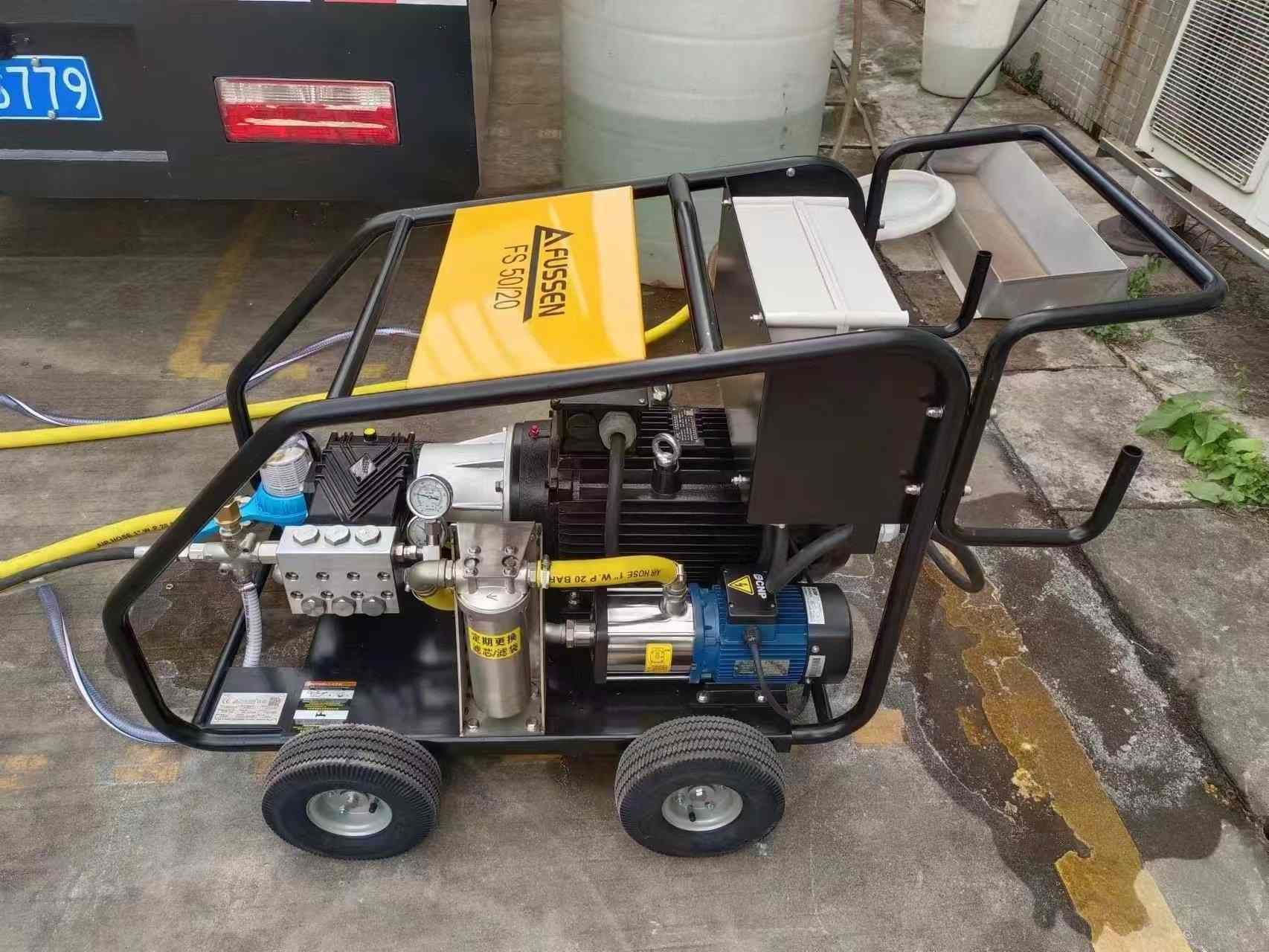

高压泵

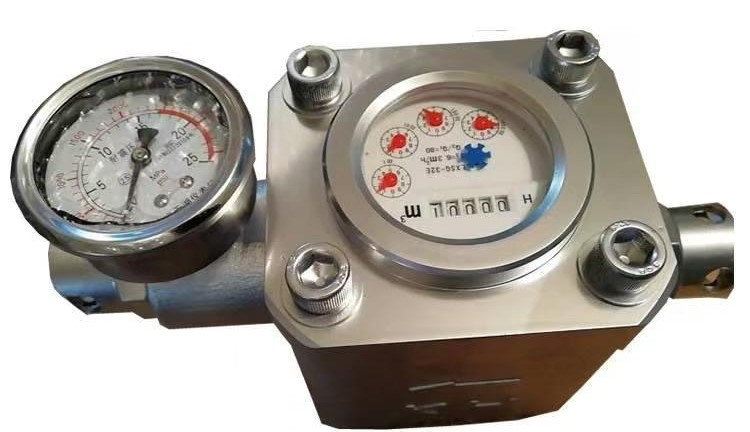

高压水表

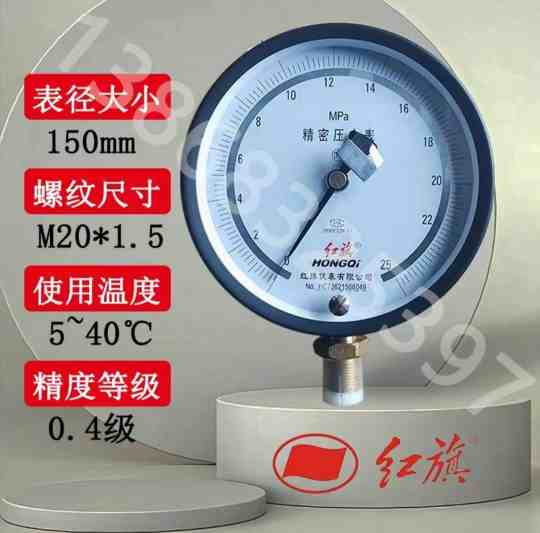

精密压力表

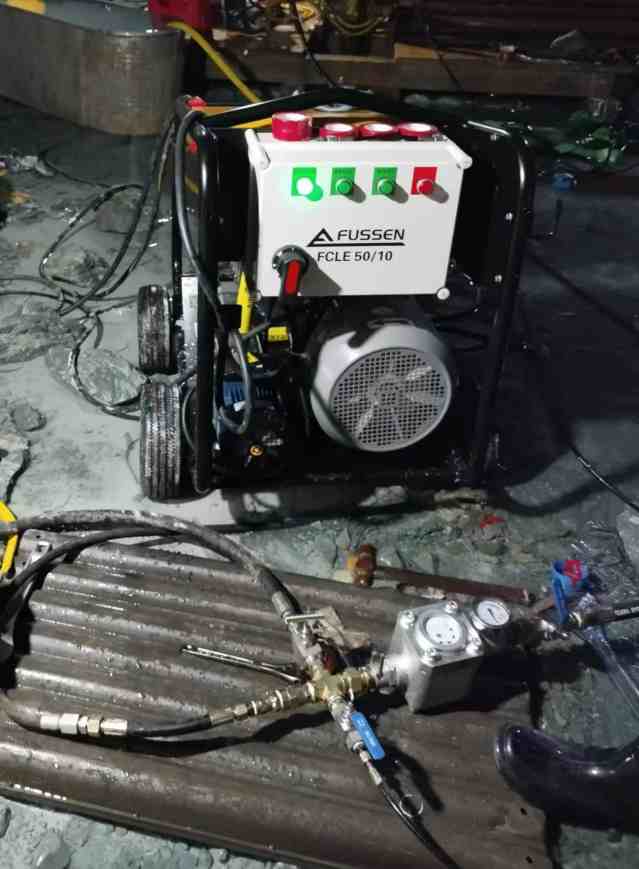

测试现场

如果实现数据自动采集，需要增加以下配件：

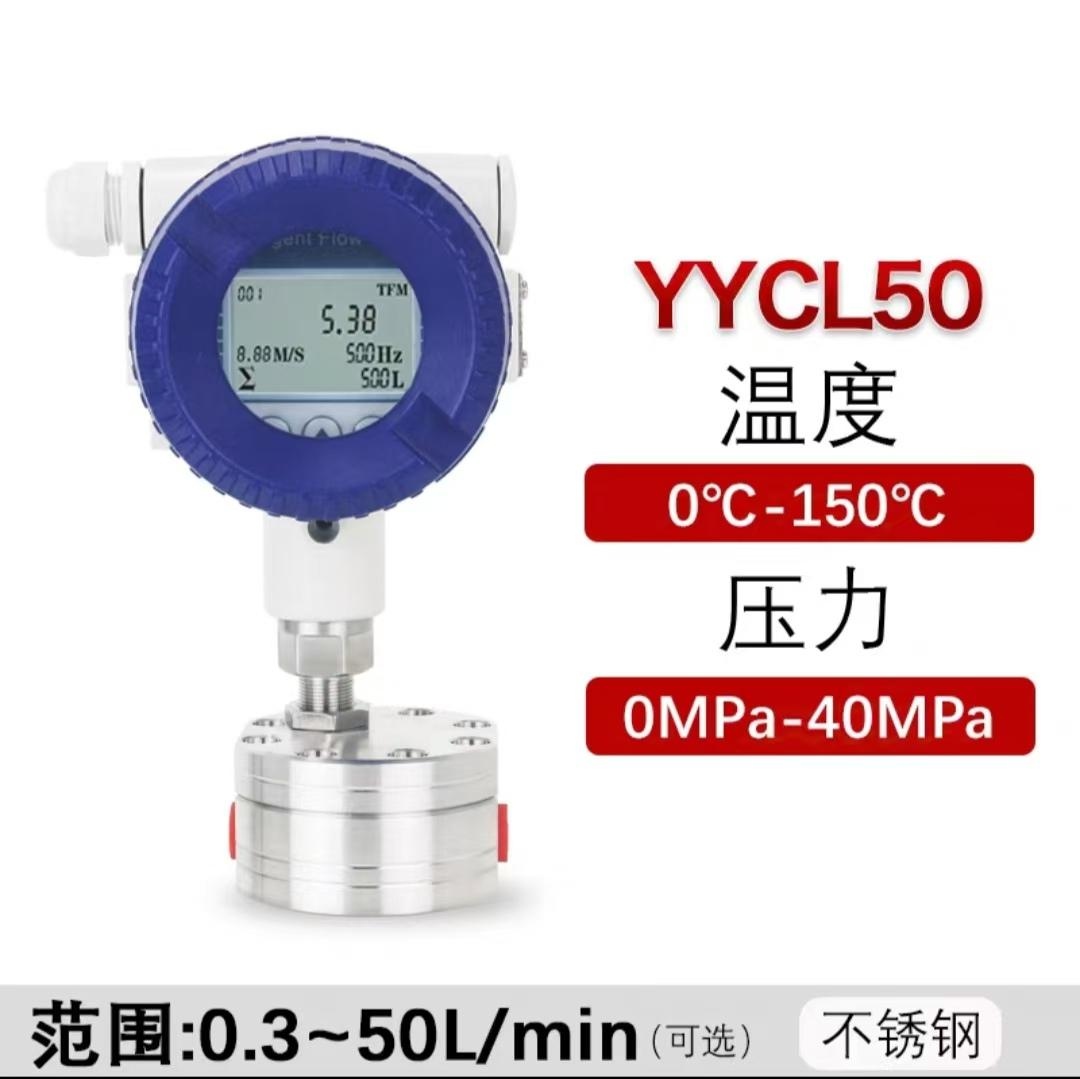

1齿轮流量计，需要配2台，2台并联在管路中，实现0.05升/分钟的小流量和50升/分钟的大流量都可以测试

2压力传感器

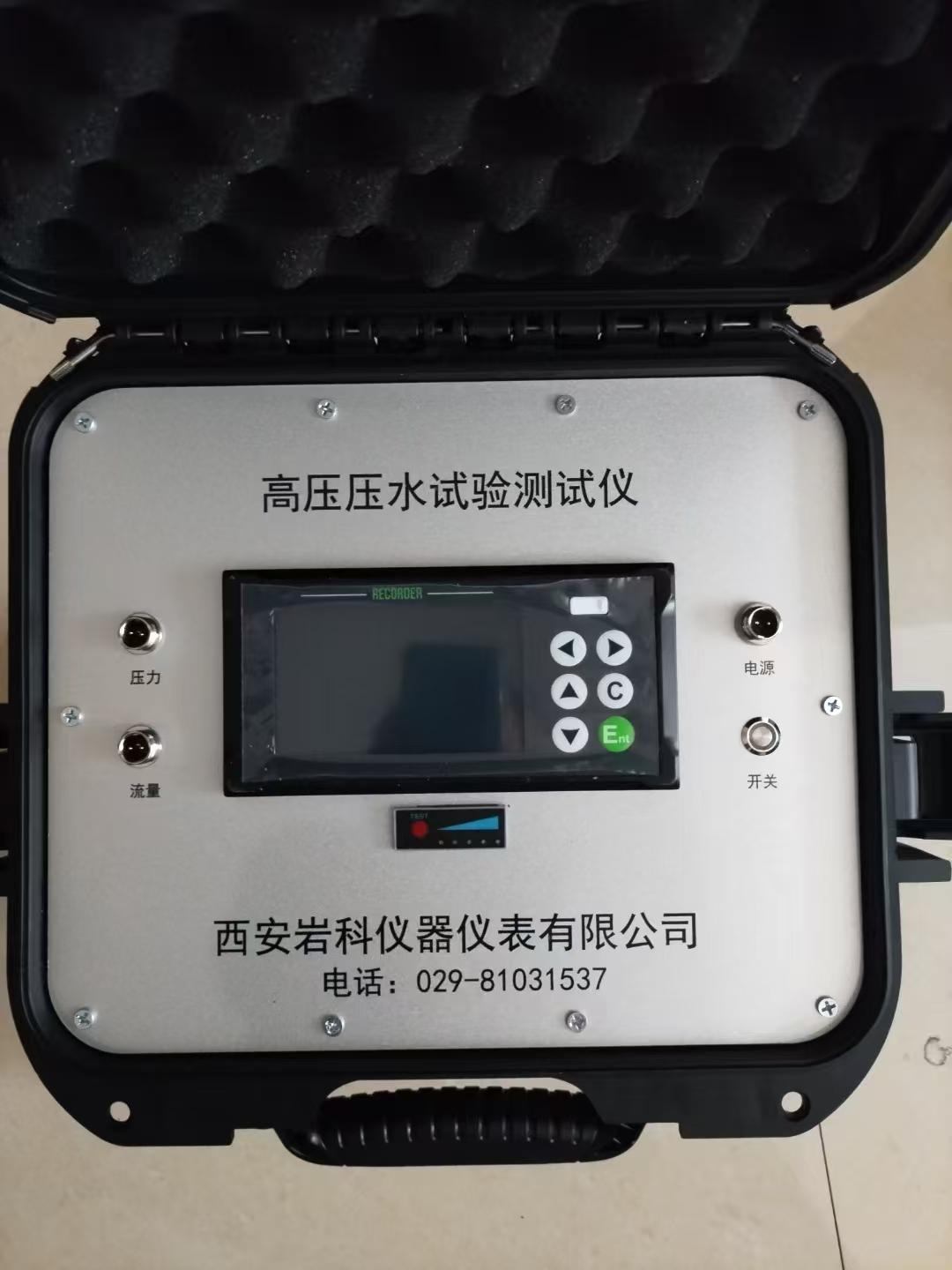

3数据记录仪，可以自动记录保存数据。
