光纤光栅解调仪 V2.0
型 号：
原产地：国产
用 途：光纤光栅解调仪适用于光纤光栅传感器信号解调，利用光纤光栅反射和干涉
效应，分解不同频率可区分光信号，并通过光电探测器将其转换成电信号实现解
调。
光纤光栅解调仪

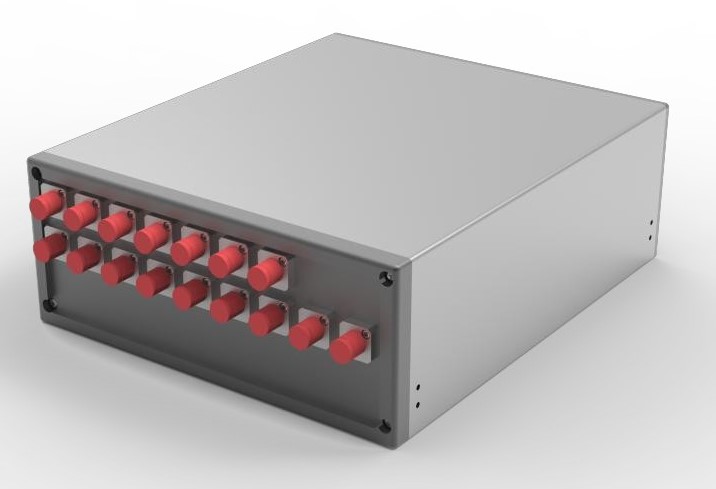

1.产品概述
光纤光栅解调仪适用于光纤光栅传感器信号解调，利用光纤光栅反射和干涉效应，分解不同频率可区分光信号，并通过光电探测器将其转换成电信号实现解调。设备采用高性能及高可靠性的信号采集及处理电路，可以实现 40nm、80nm范围的快速、高精度的光纤光栅解调。高精度的波长校准保证了波长解调的精度和重复性，内置的绝对参考确保解调仪在全温度范围内均有优异的性能表现。静态型号最高可达 32 个通道，适用于大容量、慢速的光纤传感网络；动态型号最快 2kHz 测量速度，适用于超快速的应变、震动测量。最大解调光谱范围达 40nm，最多 32 个通道，适用于超快速的应变、震动测量。特有的全光谱技术允许用户实时查看每个通道的光谱，也可通过上位机读取光谱数据取用于其它类型传感器的计算和测量。
光纤光栅解调仪
2.系统组网图

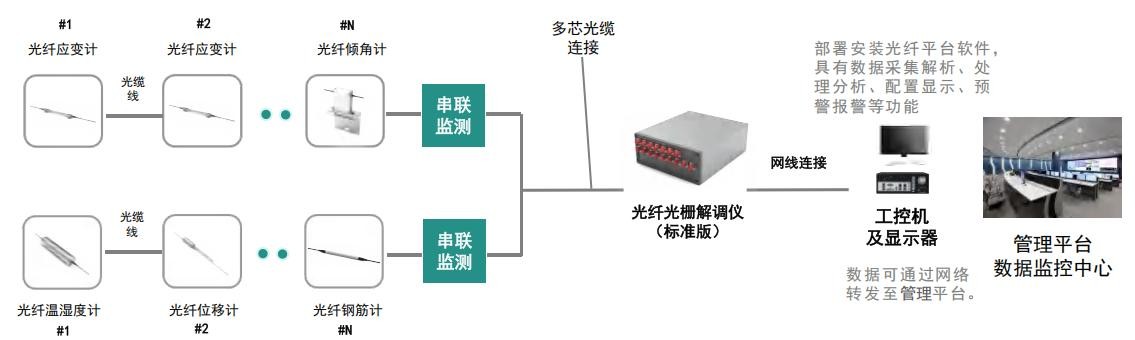

设备组网方式（一）：
单台解调仪配置工控机，本地化部署安装光纤平台软件。数据可转发至管理平台。

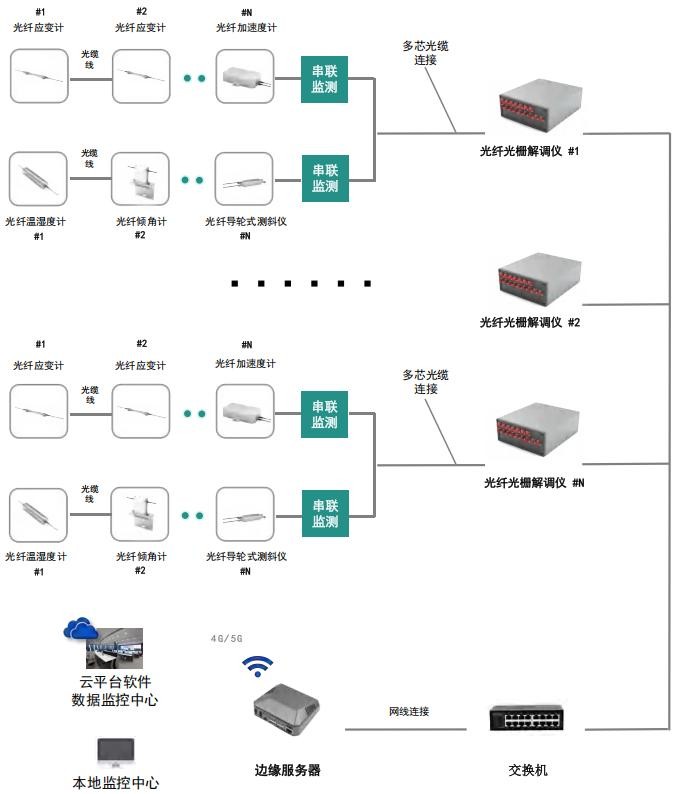

设备组网方式（二）：
配置边缘服务器，现场无需工控机及显示器。多台标准版解调仪组网数据集成接入到一台网关上。本地化部署光纤平台软件。数据可转发至管理平台，也可直接上传云平台。
产品系统组网示意图
3.设备特点
(1) 高精度波长校准保证解调精度与重复性；
(2) 内置绝对参考，确保解调仪全温度范围保持优异性能；
(3) 特有全光谱技术，允许用户实时查看单通道光谱。
4.技术参数

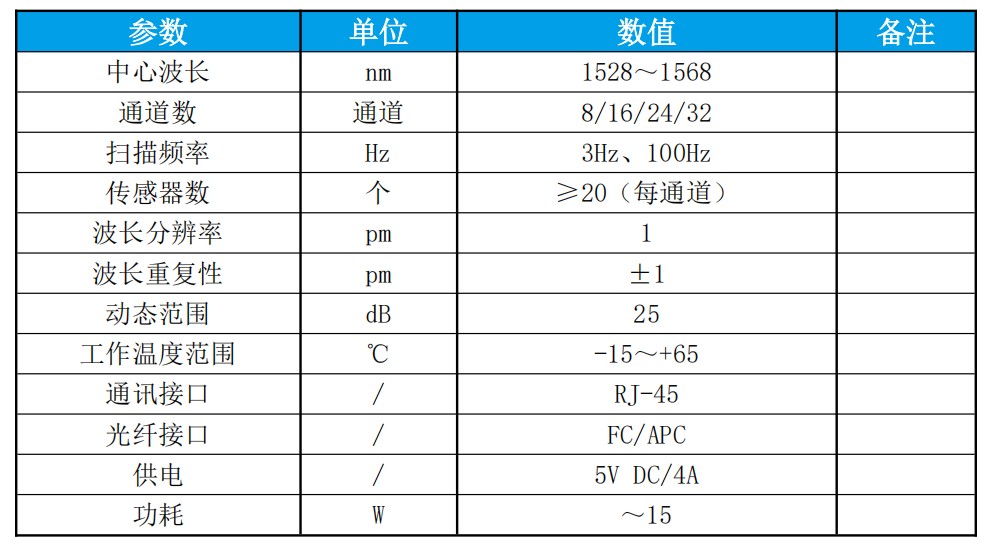

表 1 光纤光栅解调仪主要性能参数
5.产品应用场景
适用于光纤光栅温度、应变、压力、位移、角度、加速度等多种类型的光纤光栅传感器信号解调和传感数据采集。
6.健康监测平台
一、健康监测平台说明：
1.数据采集程序：功能包括设备通信、数据采集、数据预处理物理量解析、数据存储、外部接口
2.数据处理及分析子系统，功能包含：
2.1 系统管理：系统参数配置、用户管理、权限管理
2.2 监测配置：结构物配置、设备配置、传感器配置、告警策略配置、组合配置。
2.2 健康监测：实时数据、实时曲线，历史数据、告警统计
2.3 数据分析：历史曲线、日趋势分析、报表导出。
二、系统外部接口说明
1. 支持 TCP/IP 实时推送和 webapi 标准调用接口
备注：如需按照业主平台要求定制开发接口，涉及对接平台的通信规则、数据规则、安全规则等。此部分根据实际工作量评估费用。
三、健康监测系统（单机版）优势
1. 数据采集程序：适用于高频数据应用场景，具备多解调协同采集功能，有效解决了局域网内不同监测站数据采集、融合、计算的部署难点，节约了部署成本。集成了主流的边缘计算网关功能。在数据采集和控制的基础上，增加了数据处理、存储和通信等功能。它支持多种工业协议，同时具有强大的数据处理能力，可以实现对海量数据的实时分析、过滤和处理。此外，还支持多种网络通信方式，如 MQTT、HTTP、TCP/IP 等，可以方便地将数据传输至远程服务器或云平台。
2.针对感知层海量监测数据，以及高速并发的数据存取、运算压力，采用了实时通信、缓存并发的创新型微服务与异步框架设计:设备通信和实时数据转发采用 Socket 框架,为数据处理及分析子系统提供实时数据和图表预警、展示；使用 Redis 中间件做缓存接口，提高应用程序的数据 IO 效率，保障系统数据同步、持久化的稳定性。
3.数据处理及分析子系统具有一键安装，快速部署的优势，无需开发人员支持，支持现场项目工程师依据实际参数部署，有效降低了实施成本，节约项目落地时间。支持灵活配置解调仪、传感器参数、转换公式；为数据采集程序提供界面化参数配置；可视化配置外部系统接口参数，支持 MQTT、TCP/IP 两种通信协议。
