光纤光栅埋入式侧缝计 V2.0
型 号：PY-F-JM-A03
原产地：国产
用 途：光纤光栅式埋入测缝计适用于监测混凝土与混凝土块体之间的伸缩缝/施工缝、混凝土与基岩之间等边界缝的开合度，也可跨缝安装在钻孔中监测结构内部裂缝的变化。
光纤光栅埋入式侧缝计
PY-F-JM-A03
1.产品概述
传感器介绍：光纤光栅式埋入测缝计适用于监测混凝土与混凝土块体之间的伸缩缝/施工缝、混凝土与基岩之间等边界缝的开合度，也可跨缝安装在钻孔中监测结构内部裂缝的变化。

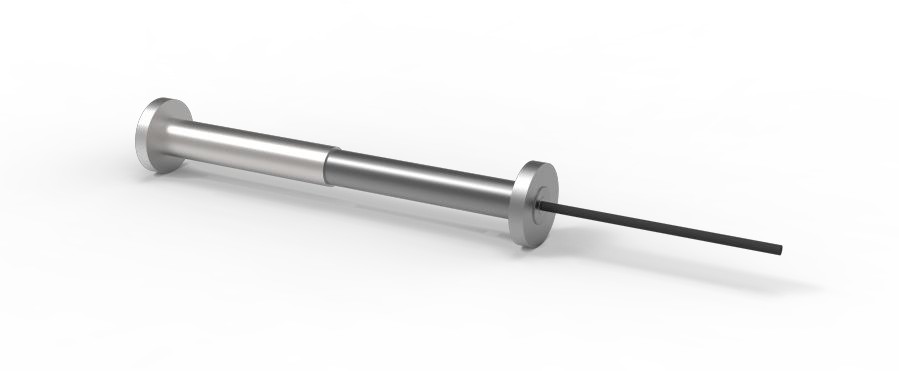

光纤光栅埋入式测缝（裂缝）计实物图
2.技术参数

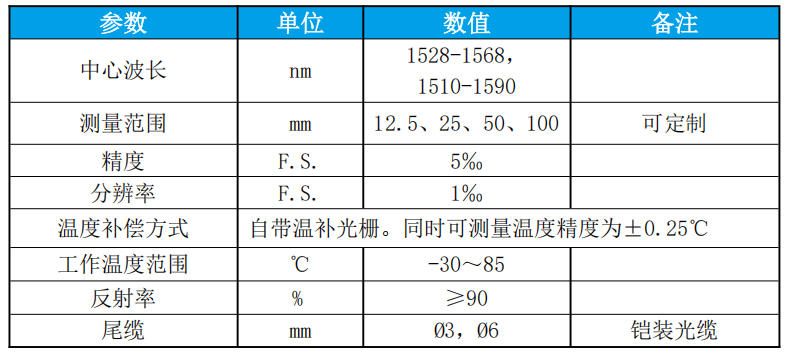

表 1 光纤光栅埋入式测缝计主要性能参数
3.工作原理
光纤光栅埋入式测缝计一端固定、另一端为活动端，当结构物发生变化时结构端移动带动设备内光纤光栅波长变化，通过解调仪设备解析计算波长漂移量从而获得监测值。
4.系统组网图
图2产品系统组网示意图
5.安装说明

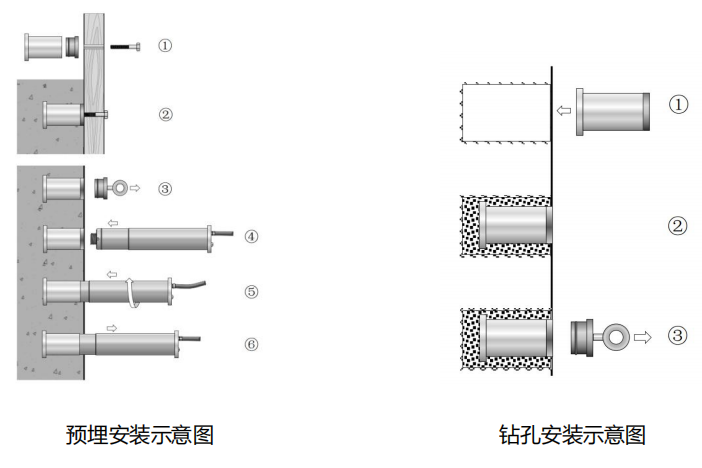

预埋及钻孔安装示意图。
6. 故障排除
光纤光栅传感器的维修与故障排查工作主要集中在对光缆接头的定期检查以及终端盒的维护方面。由于传感器安装完成后，通常难以接触，导致其修理工作受到限制，故出现故障时可查阅下列问题及可能的解决办法，有关更多的故障排除帮助可联系我司咨询。
症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点。
