光纤光栅渗压计 V2.0
型 号：PY-F-OM-B03
原产地：国产
用 途：主要适用于隧道、输水隧洞、边坡等应用场景

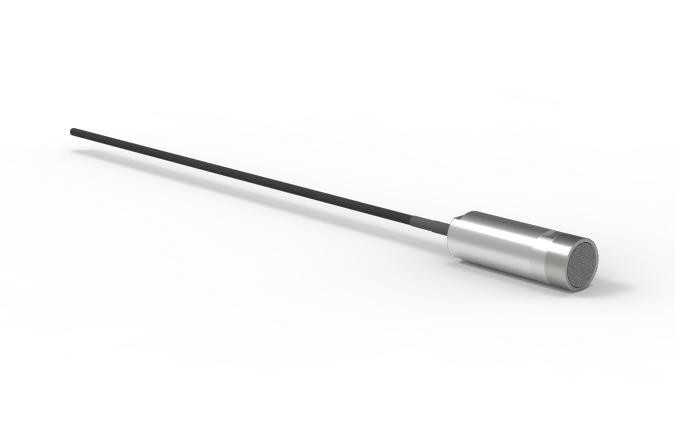

光纤光栅渗压计
PY-F-OM-B03
1.产品概述
传感器介绍：光纤光栅渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，也可通过压力测试出水位高低，可根据客户要求加工螺口，测试管道或容器的内部压力。特有的温度低敏感特性大大降低了温度对传感器测试的影响，加上内置温度传感器，可精确地对温度变化导致的偏差进行补偿修正。
传感器特点：
专有的内置温度补偿结构设计，温度计精度±0.25℃，保证了测量精度，同时可以进行环境温度测量；
不锈钢密封结构设计配合独立研发的密封材料，耐水压强度 2MPa；
弹性体与膜片同轴结构设计，保证应力传递的有效性和线性，确保传感器的重复性和精度；
长期稳定可靠，耐腐蚀，耐老化、无源不受干扰；
高精度、高分辨率；
应用场景：主要适用于隧道、输水隧洞、边坡等应用场景。
光纤光栅渗压计
2.技术参数

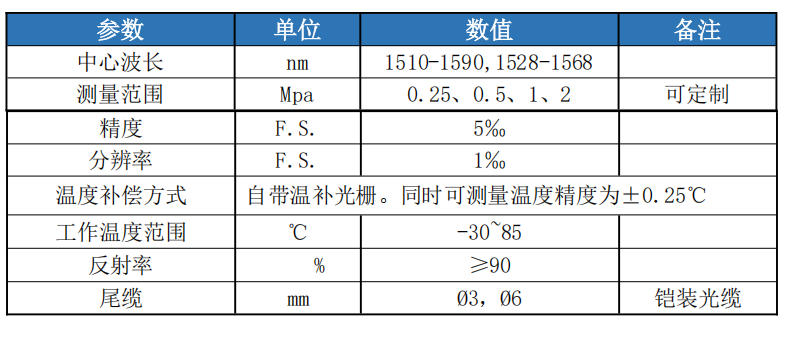

表 1 光纤光栅渗压计主要性能参数
3.工作原理
光纤光栅渗压计工作时，外界水体产生的渗透压力透过透水石作用在感压膜片上，引起感压膜片发生形变，感压膜片形变通过光栅固定支架作用到光栅上，光栅受应力作用中心波长发生变化，解析波长变化量，通过相应计算方程式即可测出渗压值。
4.系统组网图

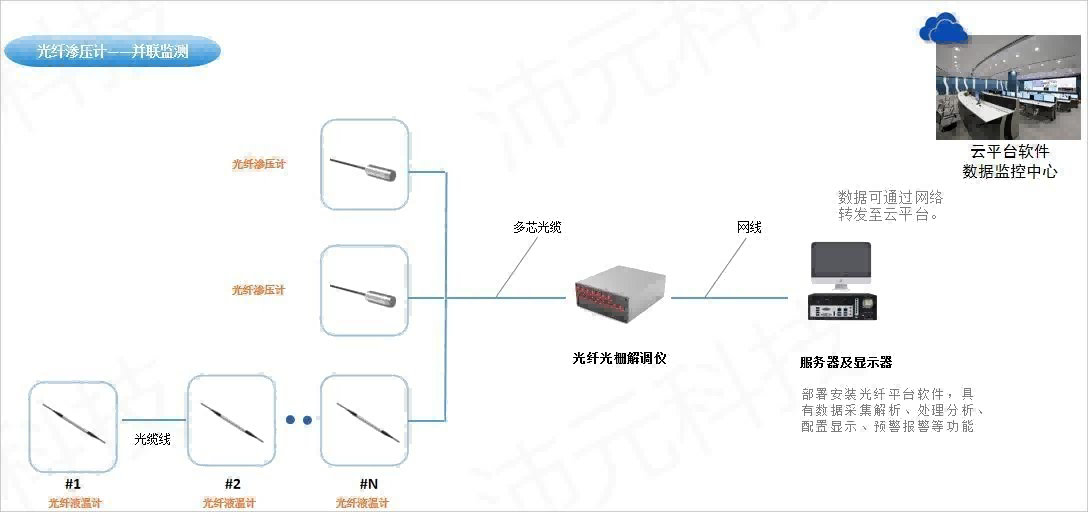

系统组网示意图
5.安装说明
根据应用场景主要安装方式为：
1）测压管中埋设安装，先钻孔后埋设测压管，再将渗压计安装测压管内。
2）直接投入液体中固定，先将安装支座固定在指定位置，再将渗压计固定在支座上。
3）土体或砂石土中埋设，先将安装支座固定在指定位置，再将渗压计固定
在支座上，然后回填砂石。
传感器安装过程中应做好记录，存档。其内容包括，传感器安装的具体位置、位置编号、传感器编号、传感器初始波长数据、埋设安装日期、天气状况及安装人员。
在准备安装传感器之前，必须先阅读下述安装指导，并且要完全弄懂。因为该传感器属于精密器件，任意一个小的安装缺陷都会导致传感器的测量误差或传感器损坏，所以安装时必须按照安装流程仔细认真操作。

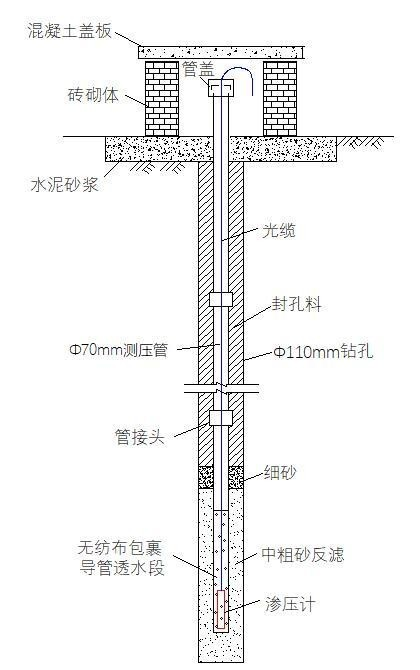

安装示意图
6.故障排除
光纤光栅传感器的维修与故障排查工作主要集中在对光缆接头的定期检查以及终端盒的维护方面。由于传感器安装完成后，通常难以接触，导致其修理工作受到限制，故出现故障时可查阅下列问题及可能的解决办法，有关更多的故障排除帮助可联系我司咨询。
症状：传感器不能正常读数
√ 使用红光笔检查传输光缆是否中断；
√ 光纤光栅解调仪的 FC/PC 头是否连接完好；
√ 光纤光栅解调仪是否已进入正常工作状态，光纤光栅解调仪的通讯连接是否正常。
√ 查看传感器的光谱视图是否正常，有无较大的能量损耗点。
