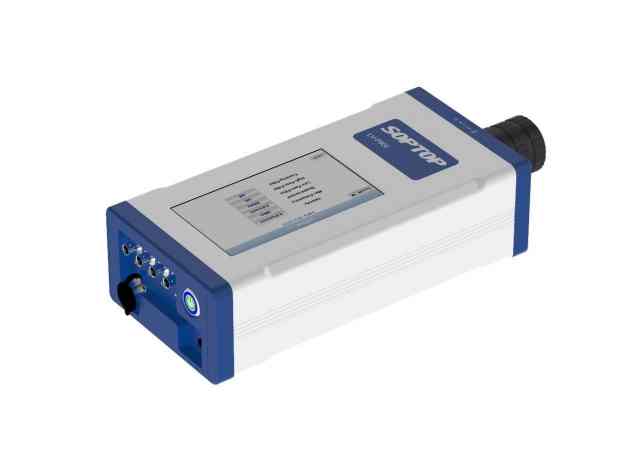

便携式光纤激光多普勒测振仪 LV-P800
型 号： LV-P800
原产地：国产
用 途：以更强光信号、更高测试速度、更广动态量程为核心优势，为复杂工况提供超越以往的测量体验。采用光纤激光源与优化光学路径设计，大幅提升信号信噪比，即使在低反射率、粗糙表面或远距离测量中，仍能捕获清晰振动数据，无惧环境干扰。
便携式光纤激光多普勒测振仪
LV-P800
产品介绍Product Introduction
全新升级的LV-P800便携式光纤激光测振仪，以更强光信号、更高测试速度、更广动态量程为核心优势，为复杂工况提供超越以往的测量体验。采用光纤激光源与优化光学路径设计，大幅提升信号信噪比，即使在低反射率、粗糙表面或远距离测量中，仍能捕获清晰振动数据，无惧环境干扰。
产品特点 Product Features
u 一体化设计，光学系统和电学系统集成
u 非接触测量，无任何附加质量影响
u 彩色触摸屏人机交互界面
u 频率范围DC-100kHz
u 光信号强度显著提升
u 手动聚焦
常用解码器 |
|||||
速度解码卡 |
描述 |
带宽 |
量程 |
最大测量速度 |
最佳速度分辨率 |
VD21F |
宽带数字速度 |
0-3MHz |
21 |
±29.4m/s |
0.01μm/s/ √Hz |
位移解码卡 |
描述 |
带宽 |
量程 |
最大测量速位移 |
最佳位移分辨率 |
DD32F |
宽带数字位移 |
0-3MHz |
32 |
±4.9m |
0.31pm |
技术参数 Technical Information
便携式激光多普勒测振仪LV-P600 |
|
激光波长 |
1550nm |
工作距离 |
0.2m-30m |
速度量程* |
±29.4m/s |
输出物理量 |
速度，位移和加速度(由客户通过软件选择) |
分辨率** |
速度0.01μm/s/ √Hz |
最大线性误差 |
<±1% |
输出电压范围 |
±1V或±10V |
模拟输出 |
BNC接口输出 |
数字输出 |
RJ45千兆以太网口 |
频率范围 |
0.1Hz~200kHz |
低通滤波器 |
500Hz,2kHz,10kHz,50KHz,200KHz |
信号电平显示 |
反光信号强度显示、DC电压信号输出(BNC接口，0-5V) |
档位控制及显示 |
带交互式菜单引导设置的7寸彩色触摸屏 |
工作温度 |
+3°C…+45°C |
存储温度 |
-10°C…+65°C |
供电电源 |
DC12V±10%适配器 |
功耗 |
Max.50W |
采样率 |
5MSPS |
降噪滤波 |
内置降噪滤波算法 |
智能信号采集分析系统功能 |
显示，分析、长时间数据存储功能；回放，滤波设置功能；波形放大、缩小、移动功能；X、Y坐标值收数功能；多通道复合运算功能；频响、传递函数分析功能；/3倍频程功能等 |
SDK扩展 |
国内自主品牌，提供SDK接口，支持SDK定制开发，支持核心功能扩展，具有和电力巡检机器人连接功能 |
便携性 |
可配置多自由度支架，定制便携箱，便携电源，户外、野外测量。 |
声音还原 |
根据所采集的振动信号实现声音回放及音频文件导出等 |
主机尺寸 |
小于或等于395(长)×160(宽)×97(高)mm |
*可根据客户需求，提供定制化服务
**分辨率定义为在2米距离上贴反光膜的情况下，当信噪比为0dB时在1Hz带宽下测量的信号幅值（RMS)。分辨率与频率相关，此值在10Hz带宽下测得。

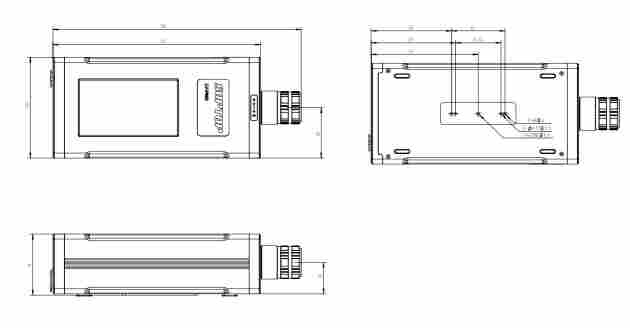

产品尺寸 Product Dimensions
