单点激光多普勒测振仪 LV-S30
型 号：LV-S30
原产地：国产
用 途：具有出色的频率和相位响应，可准确地对各种物体的振动、位移、速度及加速度等进行测量，在满足高精度、高速测量需求的同时，还可以弥补接触式测量无法测量的缺陷。

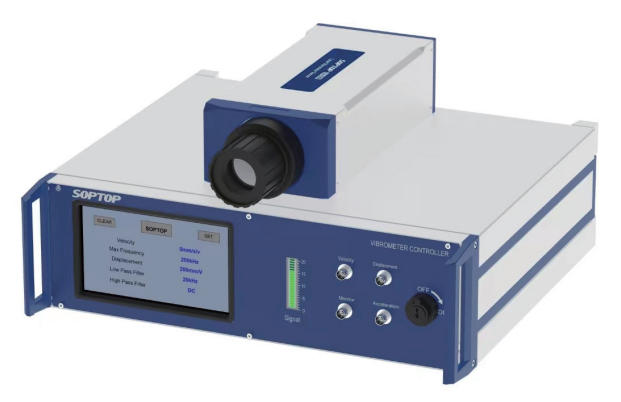

单点激光多普勒测振仪
LV-S30
产品概述Product Description

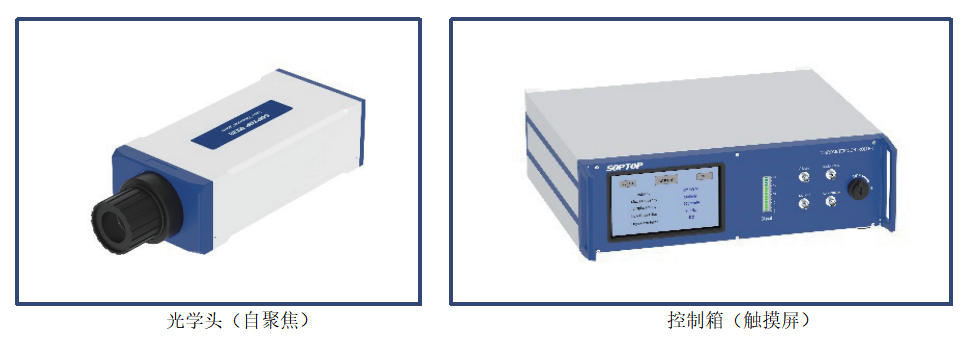

LV-S30激光多普勒测振仪采用的是非接触式的测量方法，具有出色的频率和相位响应，可准确地对各种物体的振动、位移、速度及加速度等进行测量，在满足高精度、高速测量需求的同时，还可以弥补接触式测量无法测量的缺陷。它主要由干涉仪及振动控制器两部分组成，并被广泛应用于各高校/研究所以及各大工厂，是振动测量的首选仪器。
产品特点 Product Features
u 模块化设计，可选配多种解码器，适用范围广；
u 非接触测量被测物体的振动；
u 频率范围可达3MHz(可拓展到25MHz);
u 可实现自动聚焦；
u 无附加质量，对被测物体没有影响；
u 最大测量速度量程可达12m/s;
u 专业性：可测量物体振动的位移、速度、加速度及频率等；
u 高精度实验室和现场研究，易于操作；
u 可定制：可根据客户要求选择适当量程和频率范围，为客户进行定制；
u 完整的解决方案：包含了光学调试、电路去噪、信号处理、数据采集及软件分析功能；
常用解码器 |
|||||
速度解码卡 |
描述 |
频率范围 |
档位个数 |
速度范围 |
速度分辨率 |
VS-03 |
中频速度 |
0-50kHz |
3个速度档位 |
±10m/s |
0.1μm/s/ √Hz |
VS-04 |
中频速度 |
0-100KHz |
4个速度档位 |
±10m/s |
0.1μm/s/ √Hz |
VD-18 |
宽带数字速度 |
0-3MHz |
18个速度档位 |
±10m/s |
0.01μm/s/ √Hz |
VD-21 |
宽带数字速度 |
0-3MHz |
21个速度档位 |
±12m/s |
0.001μm/s/ √Hz |
位移解码卡 |
描述 |
频率范围 |
档位个数 |
位移范围 |
位移分辨率 |
DD-27 |
宽带数字位移 |
0-3MHz |
27个位移档位 |
±2m |
1pm |
DD-32 |
宽带数字位移 |
0-3MHz |
32个位移档位 |
±2m |
0.31pm |
DD-25M |
超宽带数字位移 |
30kHz-25MHz |
16个位移档位 |
±0.5mm |
0.31pm |
u 个性化软件：可根据客户需求配备具有实时评价测量结果、实时显示变化趋势等智能化功能的软件；
技术参数 Technical Information
LV-S30光学头参数 |
|
尺寸(L*W*H) |
366.5×131×85mm |
重量 |
3.6kg |
激光波长 |
He-Ne laser 632.8nm |
激光功率 |
<1mW |
激光安全等级 |
ClassII |
聚焦方式 |
手动聚焦、自动聚焦、远程聚焦 |
最小工作距离 |
0.35m |
频率范围 |
DC-3MHz,DC-25MHz |
工作距离 |
0.35m-20m(取决于被测物表面，工作距离可定制) |
LV-S30控制箱参数 |
|
尺寸(L*W*H) |
450×421×149mm |
重量 |
7kg |
最大测试速度 |
±12m/s |
最大测量位移 |
±2m |
速度分辨率 |
优于0.001μm/s/√Hz |
位移分辨率 |
优于0.31pm |
滤波设置 |
高通、低通滤波，跟踪滤波 |
最大线性误差 |
<1% |
输出电压范围 |
±10V |
模拟输出 |
BNC接口输出 |
数字输出 |
RJ45干兆以太网口 |
低通滤波器 |
500Hz, 1kHz, 2kHz, 10kHz, 20kHz, 40kHz, 50kHz, 80kHz, 100kHz, 160kHz, 250kHz, 320kHz, 500kHz, 1000kHz, 1500kHz, 3000kHz(VD-21/DD-32解码器) 100kHz, 1MHz, 2MHz, 4MHz, 10MHz, 25MHz(DD-25M解码器) |
跟踪滤波器（选配） |
Slow, Medium, Fast, Off |
信号电平显示 |
反光信号强度显示、DC电压信号输出(BNC接口，0...5V) |
显示 |
带交互式菜单引导设置的彩色屏 |
工作温度 |
+3℃….+45℃ |
储存温度 |
-10℃...+65℃ |
相对湿度 |
<90% |
供电电源 |
100...240VAC±10%, 50/60Hz |
防护等级 |
IP54 |

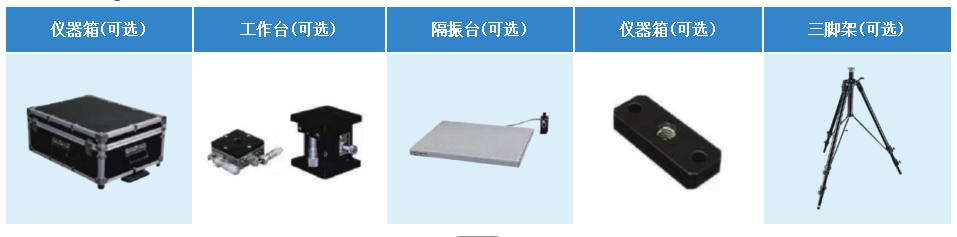

可选配置 Optional Accessories
产品尺寸 Product Description

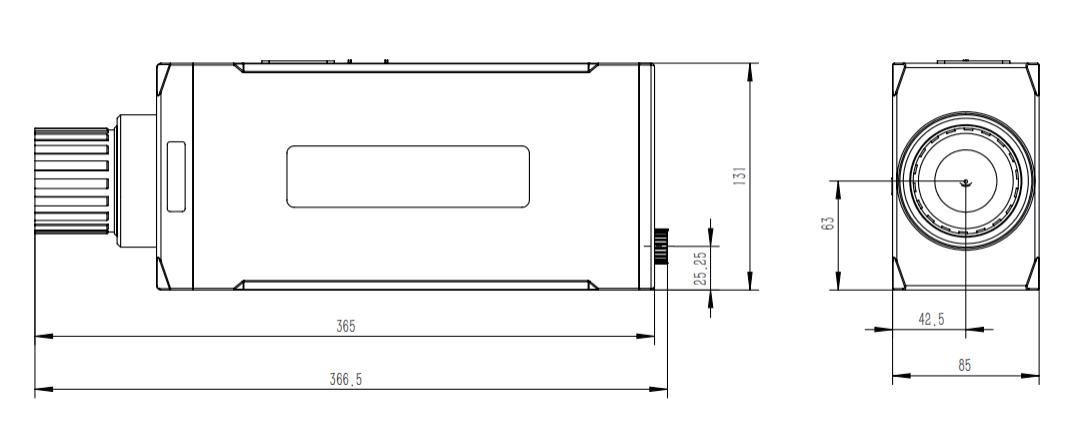

光学头尺寸

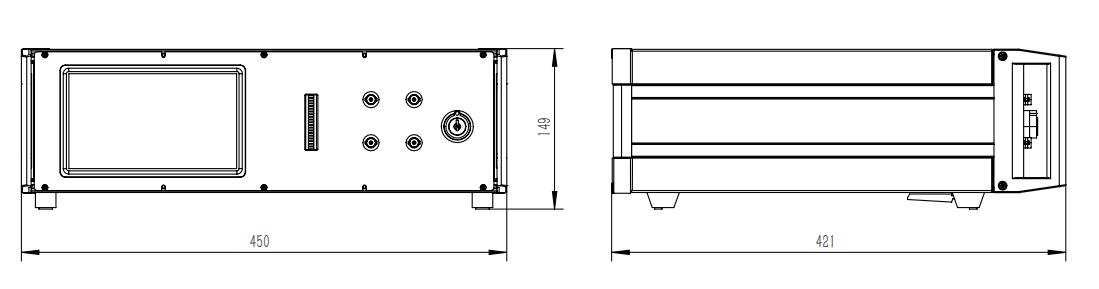

控制箱尺寸
测试软件 Mearsurement Software
Quick SA
Quick Signal Analyzer(Quick SA)是一款实时信号分析软件。软件具有友好的用户操作界面，提供FFT频谱分析，高通、低通及带通滤波器及各种窗函数、可实时显示时间-速度曲线、时间-位移曲线、时间-加速度曲线等。数据支持任意公式转换、微积分转换等功能，并可长时间记录振动过程数据进行回放查看分析，支持常用的数据格式导出(如UFF格式用于模态分析),方便客户分析处理。
