全场扫描激光测振仪 LV-SC400
型 号：LV-SC400
原产地：国产
用 途：采用非接触式测量方法，目标测量距离在0.2m-20m之间，工作距离可定制。设备抗干扰性强，具有极高的分辨率，不仅可以准确的对各种物体的振动、位移、速度以及加速度等进行测量，还可以进行ODS以及模态分析。

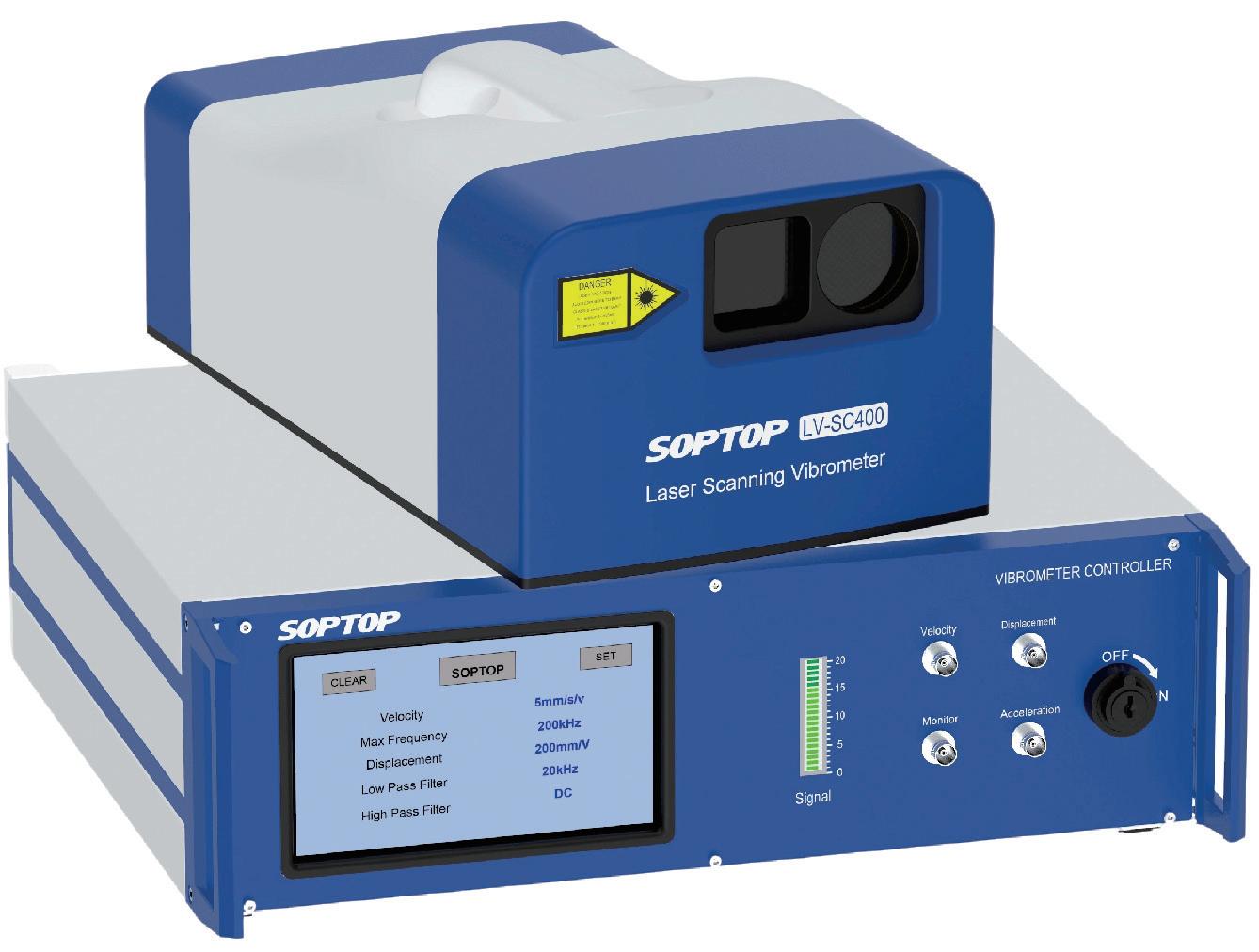

全场扫描激光测振仪
LV-SC400
产品概述Product Description
LV-SC400扫描激光测振仪利用多普勒原理测量，采用非接触式测量方法，目标测量距离在0.2m-20m之间，工作距离可定制。设备抗干扰性强，具有极高的分辨率，不仅可以准确的对各种物体的振动、位移、速度以及加速度等进行测量，还可以进行ODS以及模态分析。
产品特点 Product Features
u 模块化设计，可选配多种解码器，适用范围广
u 非接触测量被测物体的振动
u 频率范围可达3MHz(可拓展到25MHz)
u 可实现自动聚焦
u 无附加质量，对被测物体没有影响
u 最大测量速度量程可达12m/s
u 专业性：可测量物体振动的位移、速度、加速度及频率等
u 可进行ODS和模态分析
u 可定制：可根据客户要求选择适当量程和频率范围，为客户进行定制
u 完整的解决方案：包含了光学调试、电路去噪、信号处理、数据采集及软件分析功能
u 个性化软件：可根据客户需求配备具有实时评价测量结果、实时显示变化趋势等智能化功能的软件
常用解码器 |
|||||
速度解码卡 |
描述 |
频率范围 |
档位个数 |
速度范围 |
速度分辨率 |
VS-03 |
中频速度 |
0-50kHz |
3个速度档位 |
±10m/s |
0.1μm/s/ √Hz |
VS-04 |
中频速度 |
0-100KHz |
4个速度档位 |
±10m/s |
0.1μm/s/ √Hz |
VD-18 |
宽带数字速度 |
0-3MHz |
18个速度档位 |
±10m/s |
0.01μm/s/ √Hz |
VD-21 |
宽带数字速度 |
0-3MHz |
21个速度档位 |
±12m/s |
0.001μm/s/ √Hz |
位移解码卡 |
描述 |
频率范围 |
档位个数 |
位移范围 |
位移分辨率 |
DD-27 |
宽带数字位移 |
0-3MHz |
27个位移档位 |
±2m |
1pm |
DD-32 |
宽带数字位移 |
0-3MHz |
32个位移档位 |
±2m |
0.31pm |
DD-25M |
超宽带数字位移 |
30kHz-25MHz |
16个位移档位 |
±0.5mm |
0.31pm |
技术参数 Technical Information
LV-SC400控制箱参数 |
|
尺寸(L*W*H) |
450×421×149mm |
重量 |
10.5kg |
最大测量速度 |
±12m/s |
最大测量位移 |
±2m |
输出电压范围 |
±10V |
频率范围 |
DC-3MHz |
滤波设置 |
高通、低通滤波，跟踪滤波 |
最大线性误差 |
<1% |
速度分辨率 |
优于0.001μm/s/ √Hz |
位移分辨率 |
优于0.31pm |
模拟输出 |
BNC接口输出 |
数字输出 |
RJ45千兆以太网口 |
低通滤波器 |
500Hz,1kHz,2kHz,10kHz,20kHz,40kHz,50kHz,80kHz,100kHz,160kHz,250 |
跟踪滤波器(选配) |
Slow,Medium,Fast,Off |
信号电平显示 |
反光信号强度显示、DC电压信号输出(BNC接口，0…5V) |
显示 |
带交互式菜单引导设置的彩色屏 |
工作温度 |
+3℃...+45℃ |
存储温度 |
-10℃….+65℃ |
相对湿度 |
<90% |
供电电源 |
|
防护等级 |
IP54 |
LV-SC400光学头参数 |
|
尺寸(L*W*H) |
399×223×166mm |
重量 |
11.5kg |
聚焦方式 |
手动聚焦/自动聚焦<5秒(取决于被测表面) |
激光波长 |
He-Ne激光632.8nm |
工作距离 |
0.2m-20m(可根据客户要求定制，实现不同工作距离要求) |
机械接口 |
1个1/4-20螺纹(用于连接三脚架) |
扫描角度(VxH) |
40°×50° |
扫描点数 |
512×512 |
扫描参数 |
角分辨率<0.001°,角度稳定性<0.001°/h,不少于30点/秒 |

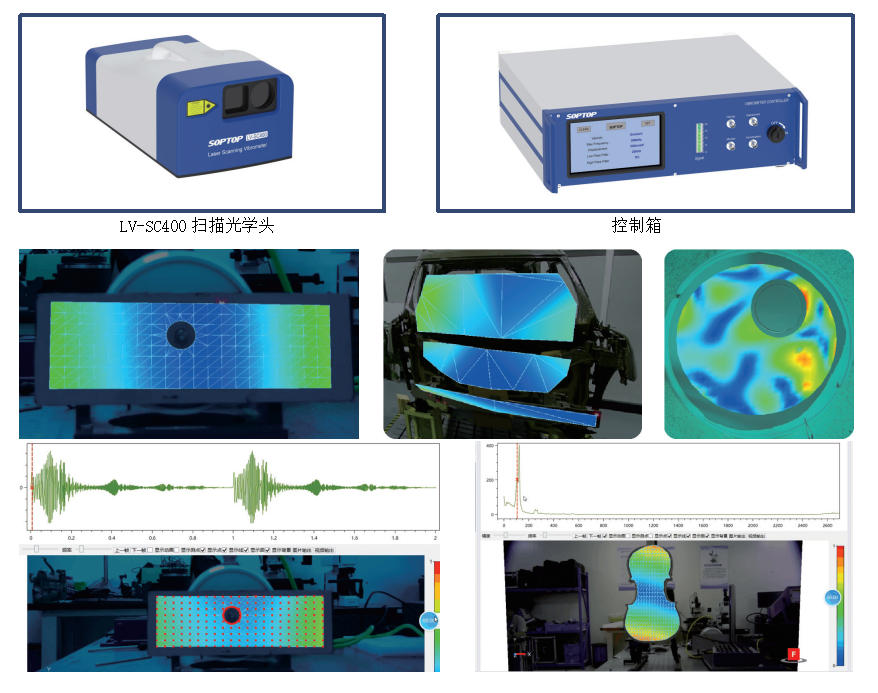

测试软件 Mearsurement Software
Quick MA
Quick Modal Analysis (QuickMA) 是一款模态分析软件。软件具有友好的交互界面，可对振动信号进行频域及频响函数的分析。支持EMA实验模态和OMA环境模态分析，可快速得到被测物体的固有频率、阻尼比及模态振型。同时支持ODS变形分析，方便用户观察不同时刻或频率下的物体变形状态。支持常用的数据格式导出（如txt、UFF等），方便客户分析处理。
QuickMA软件参数 |
|
专业布点 |
支持任意形态模型的布点功能 |
模型建立 |
支持规则模型 |
高分辨率扫描 |
高达512*512扫描点密度，极高的空间分辨率 |
快速扫描 |
快速扫描，通常用于分析结构单个频率下的响应 |
重扫功能 |
对于信号质量不好的测点，可以选择重扫 |
动画演示 |
获取整个扫描过程中的时域数据，动画演示 |
扩展的FFT线 |
各种选项可将FFT线扩展至819200 |
数据 |
支持数据导入、导出功能 |
支持功能 |
EMA模态分析、OMA模态分析、时域ODS、频域ODS |
应用领域 Applications
l 机床加工动态监测
l 生命科学、医学和动物学研究
l 电机、变速器、制动轴承、轮胎、排气系统、车身等工业自动化系统的动态监测
l 电脑外设的动态检测如：CD机、收录机、硬盘等
l 微机电系统检测
l 桥梁、建筑等振动检测
