CST730 阳极梯腐蚀监测仪
型 号：CST730
原产地：国产
用 途：阳极梯腐蚀监测仪基于电化学阻抗测试原理，通过测量混凝土中不同深度埋设的金属电极（阳极）的电化学参数，评估钢筋锈蚀风险及混凝土耐久性。
CST730 阳极梯腐蚀监测仪
1. 仪器简介
阳极梯腐蚀监测仪基于电化学阻抗测试原理，通过测量混凝土中不同深度埋设的金属电极（阳极）的电化学参数，评估钢筋锈蚀风险及混凝土耐久性。
CP-73 阳极梯探头采用阵列梯式传感器设计，通过测量阳极梯上的阳极相对于参比电极的自腐蚀电位、阳极梯相对阴极之间的电偶电流、两相邻阳极间的电阻率值和混凝土温湿度，来研究混凝土内钢筋锈蚀发展动力学过程。

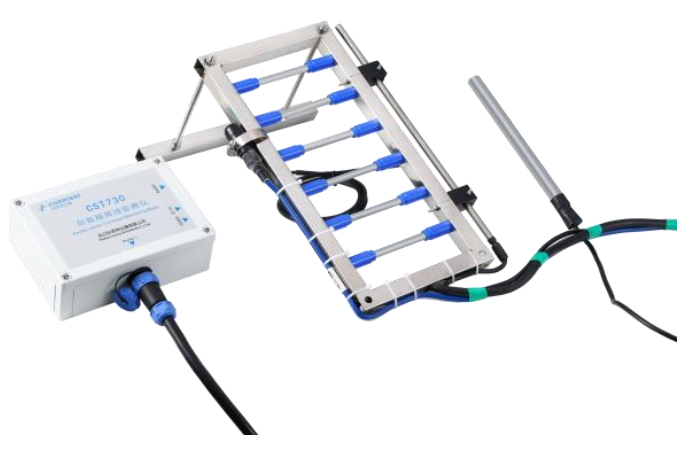

图1.阳极梯腐蚀监测仪
其核心功能包括：
▲自腐蚀电位测量：
监测等间距分布的阳极相对于参比电极的电位，通过电v位分布判断腐蚀活性区域，电位突降表明活化腐蚀。
▲电偶电流检测：
测量阳极梯整体相对于阴极之间的电偶电流，反映宏电池腐蚀效应，电流增大提示腐蚀加速。
▲混凝土电阻率：
通过两相邻阳极间的交流阻抗谱（EIS），计算混凝土电阻率，评估其密实性和氯离子渗透性，电阻率降低预示腐蚀风险上升。
在混凝土腐蚀过程中，随着CO2、氯离子和水分向内侵入，导致混凝土的腐蚀锋面不断向内延伸，随着腐蚀锋面深度增加，阳极梯上距离表层不同距离的阳极阵列的电极电位、电偶电流和阻抗值均会发生明显的变化。通过不同深度的阳极阵列电化学参数随时间和位置的变化曲线，可以计算混凝土碳化深度随时间的变化规律，预测混凝土中钢筋的锈蚀时间，为混凝土结构的预防性维护提供指导。

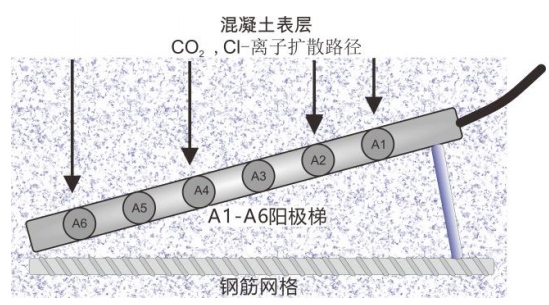

图2 .阳极梯测量混凝土层腐蚀锋面变化的原理图
2. 主要技术指标
|
产品型号 CST730 |
|
|
测量通道 |
6 路电位、6 路电流和6 路阻抗 |
|
输入阻抗 |
1×108Ω |
|
电位测量范围 |
-2.0V~+2 .0V |
|
电位测量精度 |
0.5%@FS |
|
电位测量分辨率 |
0.1mV |
|
电流测量范围 |
-10 mA~+10 mA |
|
电流测量精度 |
1%@FS |
|
电流测量分辨率 |
0.1uA |
|
阻抗测量范围 |
100 Ω~10MΩ |
|
阻抗测量精度 |
1%@FS(1MΩ.cm 以下) 2%@FS(1MΩ.cm 及以上) |
|
阻抗测量分辨率 |
0.1Ω |
|
温度测量范围 |
-30 ~+85℃，±2℃ |
|
定时测量 |
测量间隔1~255 小时 |
|
存储 |
2 Mbytes，可存储10,000 组数据 |
|
通信方式 |
RS485，标准Modbus 协议 |
|
供电方式 |
DC12V |
|
尺寸 |
180mm×130mm×60mm |
|
重量 |
2.0 kg |
|
工作温度 |
-30°C~60°C |
|
工作湿度 |
≤95% |
|
外壳材料 |
耐候工程塑料 |
|
防护等级 |
IP65 |
3.探头介绍
1）阳极梯：采用等间距布置的阳极棒，用不锈钢框架连接形成梯形框，并在不锈钢框内布置温度探头，外置固定一根电极棒作为阴极和一根螺纹钢筋棒，固定在合适的距离，分别用于测试电偶电流、极化电流和混凝土电阻率，用于混凝土脱钝过程研究。2）可选布置一根长效的参比电极，用于监测碳钢棒的自腐蚀电位。
3）所有的阳极和电缆都可抗碱和氯离子侵袭，确保阳极梯探头的耐久性。

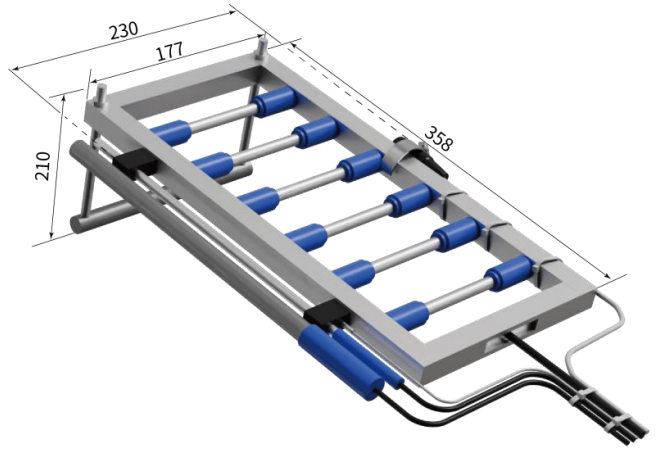

图3.阳极梯结构示意图
4.应用领域
用于建筑、桥梁等混凝土结构的表层砂浆层的碳化速率监测，钢筋锈蚀速度及发展趋势监测，测量不同埋深碳钢或不锈钢阳极的自腐蚀电位、腐蚀速率以及混凝土电阻率、温度；
5.仪器配置
1) CST730 阳极梯腐蚀监测仪1 台2) CP-73 阳极梯腐蚀监测探头1 支
3) 数据处理软件1 套
4) RS485 通讯电缆1 条
6. 软件介绍
阳极梯腐蚀监测系统是一套应用于现场的腐蚀测试软件，可用于读取CST730 阳极梯腐蚀测试仪的测量数据，并保存到数据库中，还可以图形方式显示不同设备的测试数据，支持 csv、xlsx 等格式导出。所有测量数据、图形可以方便地打印和存储。

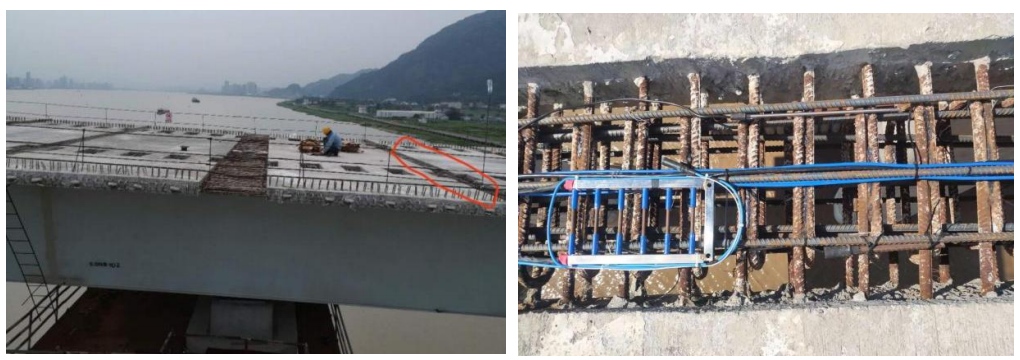

图 4. 温州七都大桥桥面伸缩缝内安装的多只阳极梯

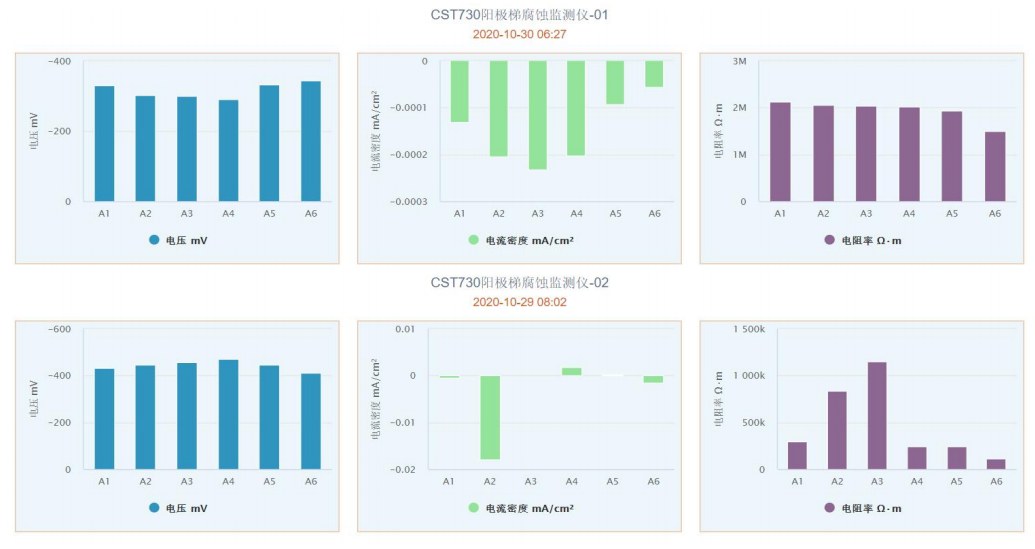

图 5. 阳极梯监测的钢筋自腐蚀电位、钢筋阻抗和电偶电流监测数据
